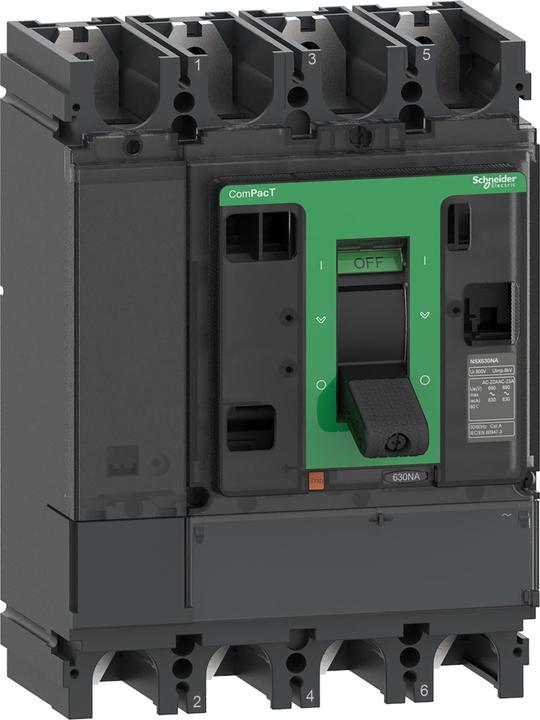

Schneider Electric Lastadskiller ComPacT NSX630NA, 4 poler, 630 A, AC22A, AC23A

Schneider Electric Lasttrennschalter ComPacT C634630S

Hersteller: Schneider Electric
Bezeichnung: Lasttrennschalter ComPacT NSX630NA, 4 poles
Typ: C634630S
Ausführung als Hauptschalter: ja
Ausführung als Wartungs-/Reparaturschalter: ja
Ausführung als Sicherheitsschalter: nein
Ausführung als NOT-AUS-Einrichtung: nein
Ausführung als Wendeschalter: nein
Anzahl der Schalter: 1
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bemessungsbetriebsspannung: 690 V
Bemessungsdauerstrom Iu: 630 A
Bemessungsdauerstrom bei AC-23, 400 V: 630 A
Bemessungsdauerstrom bei AC-21, 400 V: 630 A
Bemessungskurzzeitstromfestigkeit Icw: 6 kA
Polzahl: 4
Anzahl der Hilfskontakte als Wechsler: 5
Motorantrieb optional: ja
Motorantrieb integriert: nein
Spannungsauslöser optional: ja
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung: ja
Geeignet für Frontbefestigung 4-Loch: ja
Geeignet für Frontbefestigung Zentral: nein
Geeignet für Verteilereinbau: ja
Geeignet für Zwischenbau: nein
Farbe des Betätigungselements: schwarz
Ausführung des Betätigungselements: Knebel
Verriegelbar: ja
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP), frontseitig: IP30

Bei diesem ComPacT NSX630NA handelt es sich um einen kompletten 4-poligen Lasttrennschalter. Es wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dazu ist ein vorgeschalteter Schutz erforderlich. Der Betriebsstrom beträgt 630 A bei 415 VAC 50/60 Hz für die Gebrauchskategorien AC22A und AC23A. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen für diese 4-polige Ausführung betragen 185 mm x 255 mm x 110 mm. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.
