Schneider Electric Kompaktleistungsschalter

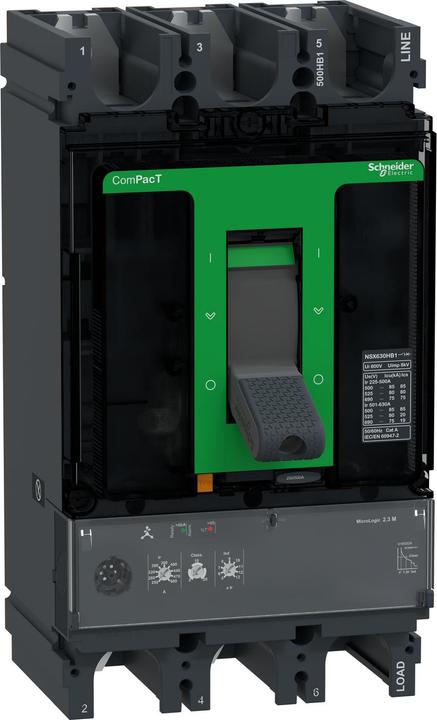

Schneider Electric Kompaktleistungsschalter C63V32M500

Hersteller: Schneider Electric
Bezeichnung: Kompaktleistungsschalter ComPacT NSX630HB1
Typ: C63V32M500
Überlastauslöser Stromeinstellung: 250..500 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 6500 A
Mit thermischem Schutz: ja
Phasenausfallempfindlich: ja
Auslösetechnik: elektronisch
Bemessungsbetriebsspannung: 690 V
Bemessungsdauerstrom Iu: 500 A
Anschlussart Hauptstromkreis: Schraubanschluss
Ausführung des Betätigungselements: sonstige
Gerätebauart: Einbaugerät
Festeinbautechnik: ja
Mit integriertem Hilfsschalter: nein
Mit integriertem Unterspannungsauslöser: nein
Polzahl: 3
Schutzart (IP): IP40
Höhe: 255 mm
Breite: 140 mm
Tiefe: 110 mm

Schneider Electric Kompaktleistungsschalter C63V32M500: weitere Details
Bei diesem ComPacT NSX630HB1 handelt es sich um einen kompletten 3P 3d Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für Motorschutzanwendungen. Das Ausschaltvermögen (Icu) beträgt 85 kA eff. bei 500 VAC 50/60 Hz und 75 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 M mit einer Nennleistung von 500 A. Das Auslösegerät MicroLogic 2.3 M bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen und einen festen unverzögerten Schutz. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630HB1 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
