Rotek - Drahtelektrode CuSi3 2.1461 0,8 mm 5 kg

• Zum Lichtbogenlöten von verzinkten Feinblechen
• Zum Schweissen von Kupfer und Kupfer-Zink-Legierungen
• Drahtdurchmesser: 0,8 mm

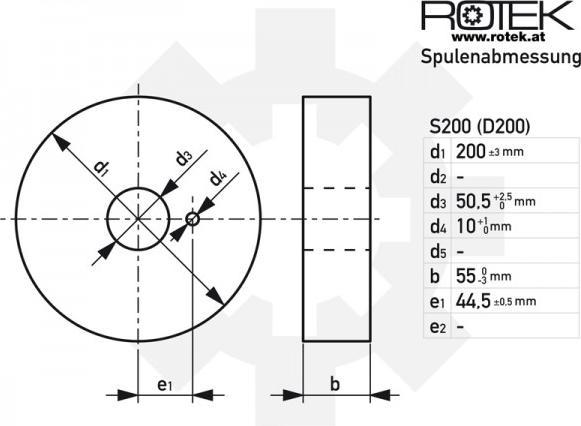

• 5 kg D200/S200 Dornspule (Masse siehe Bild)

Eigenschaften:

• Drahtelektrode zum MIG- bzw. WIG-Schweissen.
• Hohe Temperatur- und Korrosionsbeständigkeit.
• Hauptverwendung ist das Lichtbogenlöten von elektrolytisch oder feuerverzinkten Feinblechen.
• Des Weiteren zum Verbindungsschweissen von Kupfer, Kupfer-Silizium, Kupfer-Zink-Legierungen und Stahl-Kupfer sowie zum Auftragsschweissen auf Stahl verwendet.

Besondere Hinweise WIG:

• Vorwärmen des Grundwerkstoffes in der Regel nicht erforderlich.
• Schweissbad nicht zu breit halten.
• Bei Auftragsschweissungen auf Eisenwerkstoffe möglichst viel Zusatzwerkstoff in den Lichtbogen einführen.

Besondere Hinweise MIG:

• Dicke Werkstücke auf 250 °C vorwärmen.
• Schweissbad nicht zu breit halten.
• Für die erste Lage von Auftragsschweissungen auf Eisenwerkstoffe wird das Impuls-Lichtbogenschweissen empfohlen.

Wichtigste Anwendungsbereiche:

• Lichtbogenlöten von elektrolytisch oder feuerverzinkten Feinblechen
• Kupfer, niedriglegiertes Kupfer und Kupfer-Zink-Legierungen (CuZn5, CuZn10, CuZn15, CuSi2Mn, CuSi3Mn).
• Auftragsschweissungen auf un-/niedriglegierte Stähle und auf Gusseisen.

Physikalische Eigenschaften (Richtwerte):

• Elektrische Leitfähigkeit bei 20 °C: 3-4 S/m/mm²
• Wärmeleitfähigkeit bei 20 °C: 35 W/(m·K)
• Linearer Wärmeausdehnungskoeffizient 20-300 °C: 18·10(-6) 1/K

Mechanische Gütewerte des Schweissgutes:

• 0,2 % Dehngrenze: 120 N/mm²
• Zugfestigkeit: 350 N/mm²
• Bruchdehnung: 40 %
• Kerbschlagarbeit: 60 J
• Brinell-Härte HB10/1000: 80

Richtanalyse des reinen Schweissgutes in %:

• Cu: Basis
• Si: 3 %
• Mn: 1 %
• Sn: 0,1 %
• Fe: 0,07 %
• Zn: 0,1 %
• Al: <0,01 %

Schutzgas und Schweissdaten:

• Polarität WIG: =-
• Empfohlenes Schutzgas WIG (Menge): Argon (7-10 l/min); Argon/He (7-10 l/min)
• Polarität MIG: =+
• Empfohlenes Schutzgas MIG: Argon; Argon + 2,5 % CO2.
