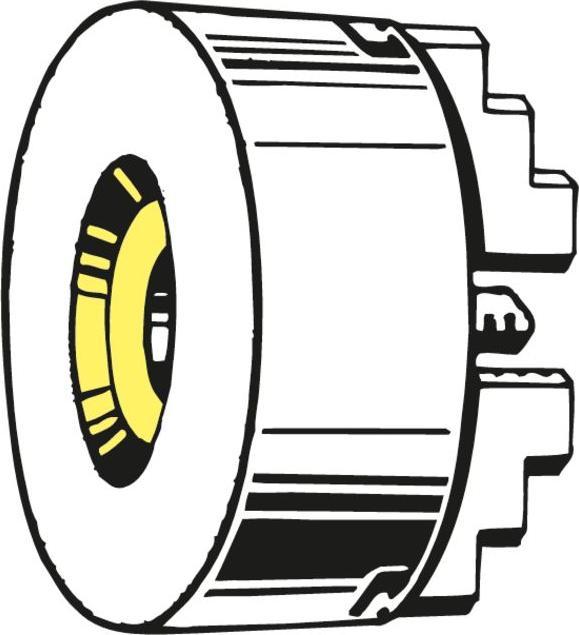

Röhm Dreibacken-Drehfutter Stahl Kurzkegelaufnahme DIN 702-3

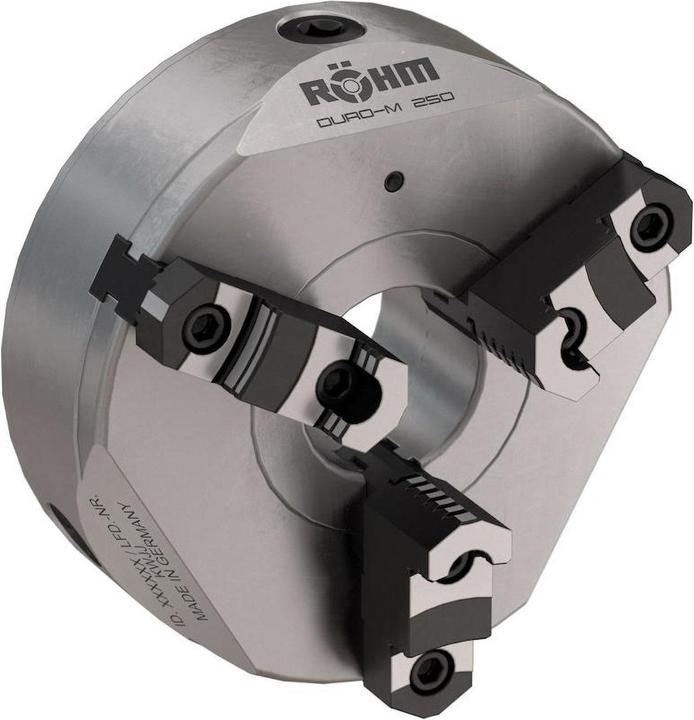

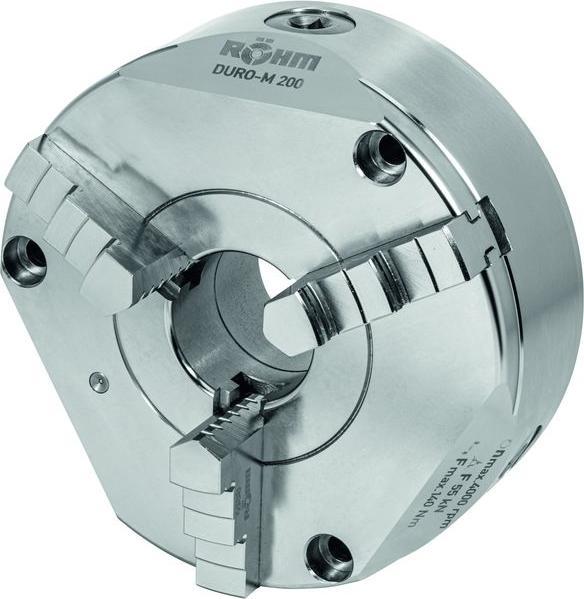

Kurzbeschreibung: Das DURO-M ist ein manuell betätigtes Drehfutter mit Planspirale und Durchgang. Es wird überwiegend auf konventionellen Drehmaschinen zur spanenden Bearbeitung von Drehteilen eingesetzt. Technische Merkmale: Futterkörper (sowie alle weiteren Bauteile) aus Stahl; zentrisch spannend über Planspirale; Planspirale im Gesenk geschmiedet und hochvergütet, Gewindeflanken beidseitig geschliffen; Backen im Futter auf Rundlauf ausgeschliffen; werkseitig ermittelter Nulltrieb als Genauigkeitstrieb; die max. zulässige Drehzahl ist so festgelegt, dass bei max. Spannkraft und bei Verwendung der schwersten zugehörigen Spannbacken noch 1/3 der Spannkraft als Restspannkraft zur Verfügung steht. Die Spannbacken dürfen dabei über den Futter-Aussendurchmesser nicht überstehen. Die Drehfutter müssen in einwandfreiem Zustand sein. Im Übrigen gelten die Bestimmungen nach DIN 6386 Teil 1; Spannkraft nach DIN 6350: Die Spannkraft ist die Summe aller auf das Werkstück radial im Stillstand wirkenden Backenkräfte. Die angegebenen Spannkräfte sind Richtwerte. Sie gelten bei Futtern in einwandfreiem Zustand, die mit Röhm-Fett F80 abgeschmiert sind. Lieferumfang: Futter, Futterschlüssel, Backen. Einsatzbereiche: Konventionell spannende, horizontale und vertikale Drehmaschinen sowie Fräsmaschinen, Rundtische und Teilapparate. Überwiegend in der Einzel- oder Kleinserienfertigung oder Reparaturwerkstatt; Spannen von rotationssymmetrischen Teilen für die Dreh- und Fräsbearbeitung. Vorteile: Hohe Rundlaufgenauigkeit bis 0,02; Backen grundsätzlich brüniert; minimale Störkontur; hohe Kraftübersetzung; Abtropfkante für Kühlmittel. Weitere Infos: Das Duro-M Ø315 ist ein manuell betätigtes 3-Backen-Drehfutter mit Planspirale und Durchgang Ø103, Bohr- und Drehbacken, Bajonett-Aufnahme (ISO 702-3/DIN 55027), KK 6. Es wird überwiegend auf konventionellen Drehmaschinen zur spanenden Bearbeitung von Drehteilen eingesetzt.
