Phoenix Contact Verteilerschrank-Überspannungsschutz Übe

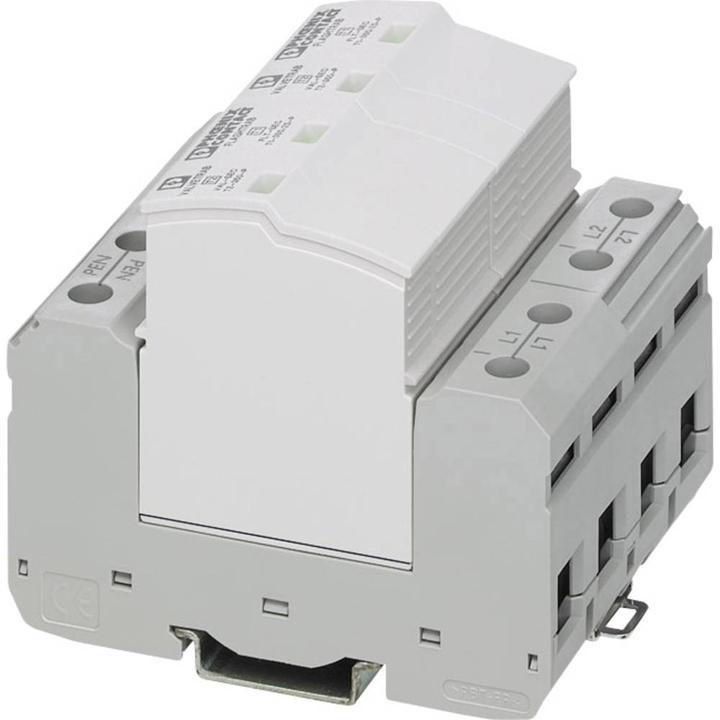

Steckbare Kombination aus Blitzstrom- und Überspannungsableiter (Typ 1+2/Klasse I+II) bestehend aus Schutzsteckdosen und Basiselement zur DIN-Schienenmontage. Schutzschaltung für 3-phasige Stromversorgungsnetze mit kombiniertem N und PE in einem Leiter (5-Draht-System: L1, L2, L3, N, PE). Die Ausstattung umfasst geschlossene Funkenstrecken mit Zündmechanismus zur Auslösung der Ansprechspannung, direkt parallel geschaltete Varistoren und einen zusätzlichen steckbaren Summenstromfunkenstrecken zwischen N und PE. Eine Funktionsüberwachung ist für Klasse I und Klasse II Ableiter verfügbar, mit Trennung der einzelnen L-N-Schutzwege im Fehlerfall. Es gibt eine spannungsfreie (mechanische) optische Fehleranzeige und eine Fernfehleranzeige in den L-N-Wege für Klasse I und Klasse II Ableiter über einen gemeinsamen potentialfreien Umschaltkontakt. Das Basiselement kann mit variablen Anschlüssen montiert werden (Aussenleiter von oben oder unten). Schutzstecker können um 180° in das Basiselement eingesetzt werden (Steckerinschrift lesbar). Eine mechanische Codierung des Basiselements und des Steckers verhindert das falsche Einstecken von Steckverbindern. Es gibt eine Beschriftungsmöglichkeit für Schutzstecker und Klemmen sowie biconnect Klemmen zum Anschluss runder Leiter und Verdrahtungsbrücken.
