PCE Instruments Dickenmessgerät

Informationen zum Ultraschall Echo-Echo Materialdickenmessgerät

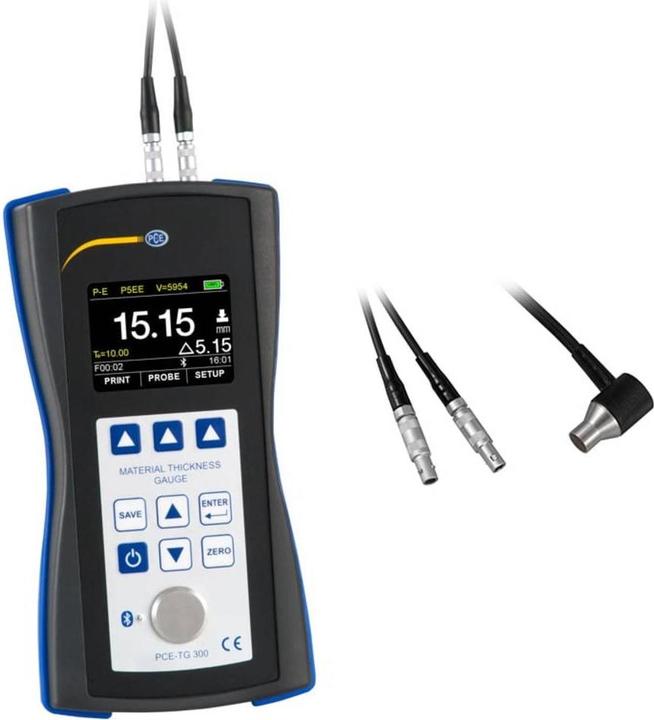

Das Ultraschall Echo-Echo Materialdickenmessgerät von PCE Instruments eignet sich für die Wandstärkenmessung von homogenen Werkstoffen wie Metallen, Kunststoffen, Gläsern oder Harzen mittels Ultraschall in einem Messbereich von 0,65 bis 600 mm. Bei einer maximalen Auflösung von 0,001 mm können auch sehr kleine Differenzen von Wandstärken gemessen werden. Für eine exakte Messung muss vorab die korrekte Schallgeschwindigkeit des zu vermessenden Werkstoffes im Ultraschall Echo-Echo Materialdickenmessgerät eingestellt werden.

Beim PCE-TG 300-NO7 Materialstärkenmessgerät kann die Schallgeschwindigkeit in 1 m/s Schritten variiert werden, zudem ist auch eine Mehrpunktkalibrierung möglich. Sollte die Schallgeschwindigkeit des Werkstoffes nicht bekannt sein, kann diese auch mit dem Echo-Echo Materialdickenmessgerät ermittelt werden. Bei Kenntnis der Dicke des Werkstückes muss diese im Materialdickenmessgerät eingegeben werden.

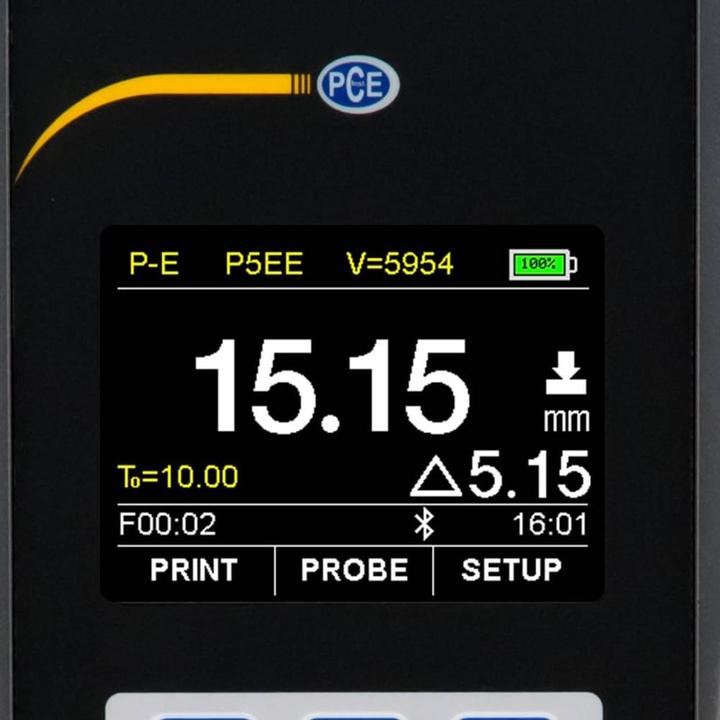

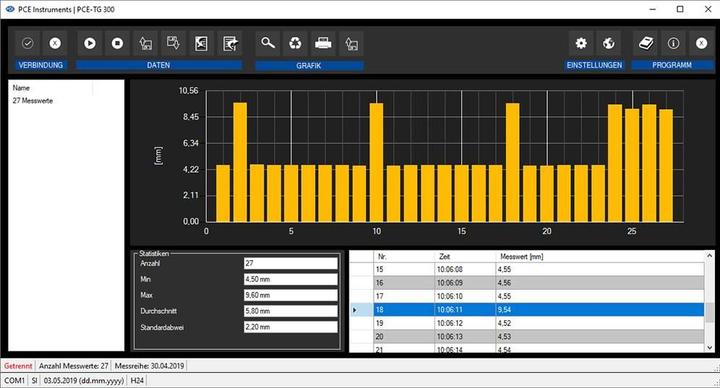

Anwendung des Ultraschall Echo-Echo Materialdickenmessgeräts PCE-TG 300-NO7: Nachdem der Ultraschall Sensor auf dem Werkstück platziert wurde, wird die Schallgeschwindigkeit des Werkstoffes direkt angezeigt. Die Messwerte werden auf einem grossen LCD Farbdisplay angezeigt, wobei eine einfache Navigation über Schnellauswahltasten möglich ist. Messwerte können auf dem internen Speicher des Echo-Echo Wanddickenmessgerätes abgelegt werden. Zur Auswertung können diese Daten entweder über die optional verfügbare PC-Software ausgewertet oder direkt per Bluetooth mit einem Drucker ausgedruckt werden.

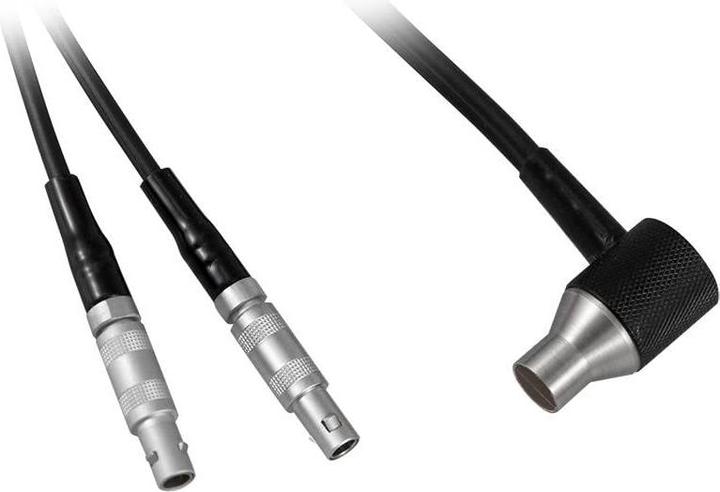

Die Funktionalität des Echo-Echo Wanddickenmessgeräts wird über optional verfügbare Sonden erweitert. Sonden mit 2,5 MHz, 5 MHz und 7 MHz und unterschiedlichen Durchmessern sind verfügbar, sodass neben homogenen Standardwerkstoffen sowohl stark dämpfende Werkstoffe wie Guss oder Kunststoff als auch dünnwandige Bauteile vermessen werden können.
