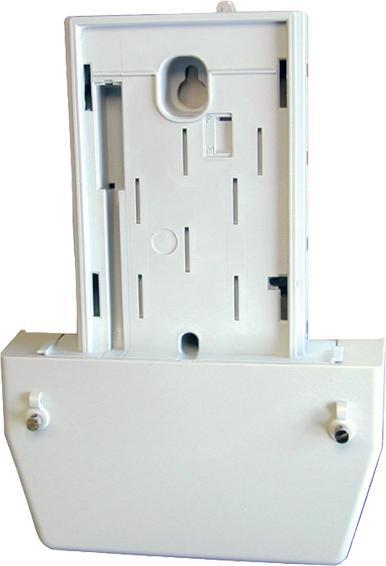

NZR eHZ-Adapter (BKE-A) eHZ-Adapter (BKE-A)

NZR eHZ-Adapter (BKE-A) 23030219

Hersteller: NZR
Bezeichnung: eHZ-Adapter (BKE-A)
Typ: 23030219
Befestigungsart: sonstige
Bauform des Tragschienenadapters: gerade
Werkstoff: Kunststoff

Der Adapterplatte BKE-A ist für den elektronischen Haushaltszähler eHZ bei Austausch gegen Ferrariszähler geeignet und wird inklusive Klemmendeckel geliefert. Die Aufnahmeplattform entspricht der DIN VDE V0603-5 für eHZ in Anlagen mit Zählerkreuz und verfügt über eine Kontaktiereinrichtung mit 3 Positionen.

In der Auslieferungs- bzw. Sperrposition (P) sind die Kontaktieröffnungen verschlossen (Berührungsschutz IP4X), die Zu- und Abgangsanschlüsse sind getrennt und plombierbar. In der Montageposition (M) sind die Kontaktieröffnungen zur Montage des eHZ freigegeben (Berührungsschutz IP3X), sodass der eHZ aufgesetzt werden kann. Die Betriebsposition wird durch das Aufsetzen und Verschieben des eHZ erreicht. Die Zu- und Abgangsanschlüsse sind mit dem eHZ verbunden und der eHZ ist durch Plombierung gegen Manipulation gesichert, mit Berührungsschutz IP4X (bei montiertem Klemmendeckel).

Der Klemmenblock dient zum Anschluss der Zählerleitungen wie bei den Ferraris-Drehstromzählern (max. 16 mm² Anschlussquerschnitt, Anschlussdrehmoment 2 Nm). Der maximale Dauerstrom beträgt 63 A (Grenzstrom des eHZ = 60 A). Die Abdeckung des Klemmenblocks erfolgt mit einem Klemmendeckel nach DIN 43857 Teil 4 und Teil 5.

Die vertikale Positionierung des Adapters über die horizontale Schiene des Zählerkreuzes im montierten Zustand ist möglich und der Adapter ist vorbereitet für spätere Zusatzfunktionen des eHZ (rückseitige Datenschnittstelle).
