Niedax NIE HU6040/1500 Hängestiel U-Profil 60x40x1500mm feuerverz.DIN EN ISO 1461

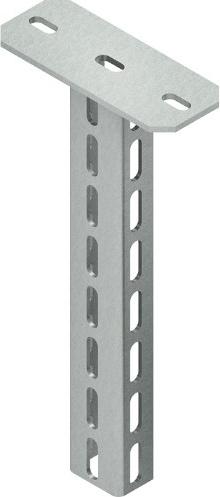

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweisster Kopfplatte, System HU 6040, für Ausleger zur ein-, zwei- und dreiseitigen Verlegung. Um die Verformung des Hängestielprofils bei der Montage von Auslegern zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 F mit Sechskantschraube zu berücksichtigen. Bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist es bevorzugt, die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von 50 mm (Auslegerunterkante bis Hängestielende) oberhalb des Hängestielendes montiert werden. VDE zertifiziert!

Für Ausleger: KTAL, KTAM, KTA, KTAS.

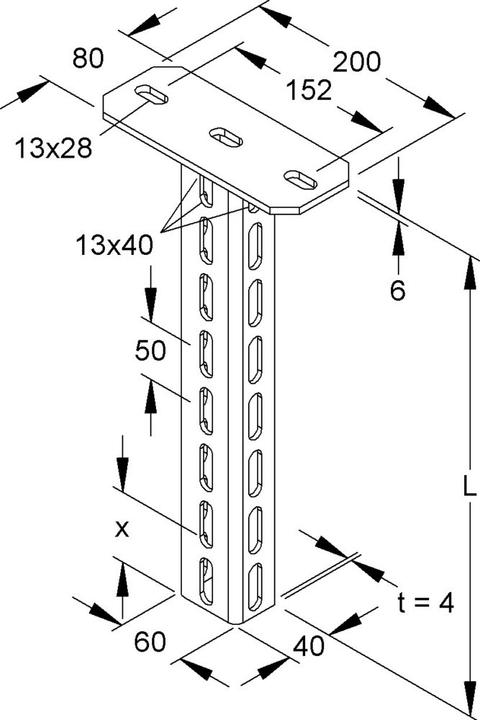

Abmessungen (ca. Masse):
Kopfplatte L x B x t: 200 x 80 x 6 mm
Befestigungslochung: 13 x 28 mm
Mittiger Abstand: 152 mm
U-Profil: 40 x 60 x 40 mm
Materialstärke t: 4 mm
Dreiseitige Profillochung, einreihig: 13 x 40 mm
Mittiger Abstand: 50 mm
Gesamtlänge L: 1506 mm
Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461.
