Niedax GFK-Bogen

Niedax GFK-Bogen 90 Grad ULB 53.200

Hersteller: Niedax
Bezeichnung: GFK-Bogen 90 Grad
Typ: ULB 53.200
Richtungsänderung: horizontal
Ausführung des Seitenholms: Profil (offen)
Seitenlochung: nein
Ausführung der Sprosse: Profil ungelocht
Winkel: 90°
Bogenausführung: glatter Bogen
Scharnierend: nein
Kabelleiterhöhe: 53 mm
Kabelleiterbreite: 200 mm
Ausführung: ohne Verbinder
Innenradius: 250 mm
Weitspann-Ausführung: nein
Geeignet für Funktionserhalt: nein
Werkstoff: Kunststoff
Werkstoffgüte: GFK
Oberflächenschutz: sonstige
Farbe: sonstige
RAL-Nummer: 7032

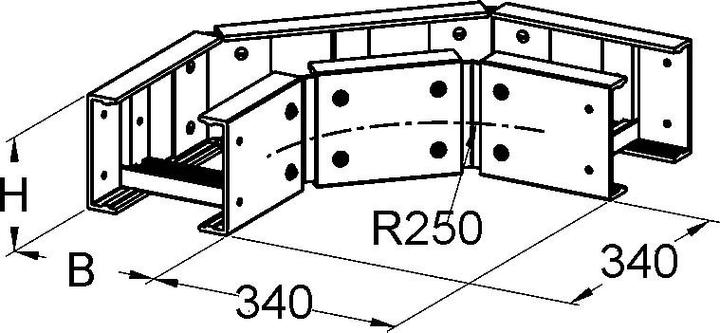

Niedax GFK-Bogen 90 Grad ULB 53.200: weitere Details
GFK-Bogen 90°, pultrudiert, mit nach oben offenen ungelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite. Anteilsmässiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelleiterzugang mit Auslegern unterstützt wird. Um eine ordnungsgemässe Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 4 FKM 6x20 E4 verschraubt sein. Die Stossstellenverbinder ULGH 53... und ULIH 53 E4 sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

Für GFK-Kabelleiter: UL 53... ULL 53...
Abmessungen (ca. Masse) H x B: 53 x 200 mm
Radius: 250 mm
Werkstoff: UP-GF (glasfaserverstärkter Polyester)
Farbton: kieselgrau
RAL: 7032 (ähnlich)
EAN: 4013339958566.
