Niedax DKU 220-78T70 VW

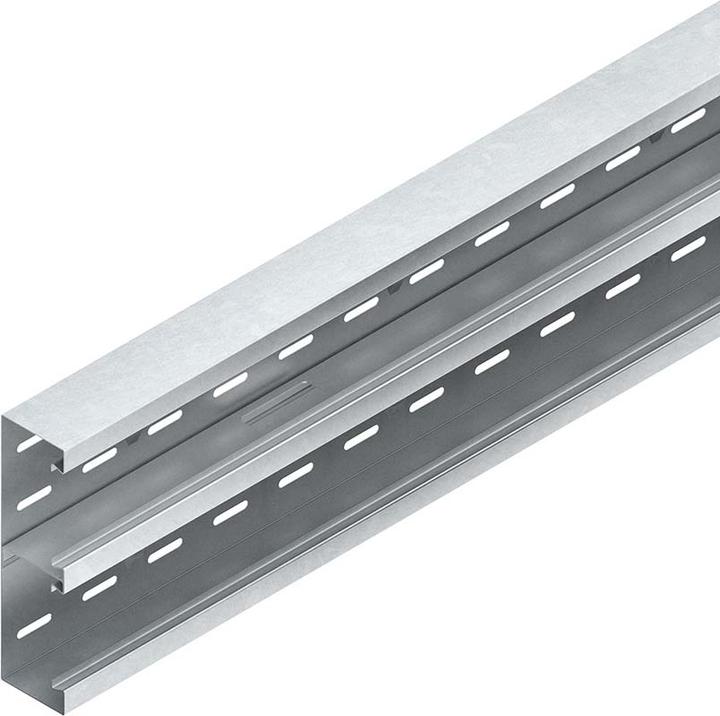

Niedax GK Unterteil DKU 220-78T70 VW

Hersteller: Niedax
Bezeichnung: GK Unterteil 220x70x2000 mm
Typ: DKU 220-78T70 VW

Weitere Details: Geräteschachtunterteil, doppelt symmetrisch, mit Schlaufen und hinteren Befestigungslöchern für eine flexible Montage an Wand oder Wandhalterung. Es verfügt über zwei selbstkontaktierende Aluminium-Trennprofile mit nachrüstbaren Kabeldurchführungen, separaten Kabelwegen der gleichen Grösse und durchgehenden Schlaufen zur Aufnahme der Trennprofile auf der Rückseite. Die sichtbaren Flächen sind elektrostatisch pulverbeschichtet in RAL-Farbe gemäss dem Katalog des Herstellers.

Die Montage von Geräten in den Kabelwegen wird durch eine Steckdose für Installationsprogramme ohne Lochbleche erleichtert, einschliesslich sechs Kabelhalteklemmen GKF 78 pro 2 m Lieferlänge. Für den Potentialausgleich sind zwei Muffenverbinder GSVA pro Verbindung erforderlich (bitte separat bestellen). Dieses Produkt ist VDE-zertifiziert.

Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu gewährleisten, müssen die Kabelhalteklemmen GKF im Abstand von 0,6 m - 0,7 m im Schachtunterteil eingesetzt werden.

Abmessungen (ca.):
Höhe H x Tiefe D: 220 x 70 mm
Deckelöffnungen: 78 mm und 78 mm
Raster der Kabelwege: 110 mm und 110 mm
Dreireihige horizontale Rückperforation: 7 x 33 mm
Zentraler Lochabstand: 62,5 mm
Reihenabstand: 48 mm und 106 mm
Schlaufenabstand Gittermass: 250 mm
Trennprofil Kabeldurchführungsöffnung: 30 mm x 65 mm
Zentraler Abstand: 500 mm
Lieferlänge L: 2000 mm
Nutzquerschnitt gesamt: 12736 mm²
Nutzquerschnitt oberer Kabelweg: 6452 mm²
Nutzquerschnitt unterer Kabelweg: 6284 mm²
Farbe: Verkehrsweiss RAL 9016 (ähnlich)
Material: Stahl, Band verzinkt gemäss DIN EN 10346
EAN: 4013339205028.
