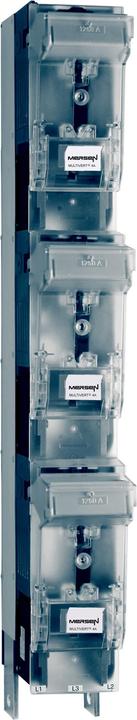

Mersen 1.000.093 Sicherungslastschaltleiste NH Gr.4a 1250A 185mm

Mersen Sicherungslastschaltleiste 1.000.093

Hersteller: Mersen
Bezeichnung: Sicherungslastschaltleiste NH Gr. 4a 1250A 185mm
Typ: 1.000.093
Ausführung als Hauptschalter: nein
Ausführung als Sicherheitsschalter: nein
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bemessungsdauerstrom Iu: 1250 A
Bedingter Bemessungskurzschlussstrom Iq: 50 kA
Geeignet für Sicherungseinsätze: Form A4
Polzahl: 1
Mit Sicherungsüberwachung: nein
Anschlussart Hauptstromkreis: Schienenanschluss
Kabeleinführung: sonstige
Mit Steckverbindern bestückt: nein
Geeignet für Bodenbefestigung: nein
Geeignet für Frontbefestigung: nein
Geeignet für Sammelschienenaufbau: ja
Ausführung des Betätigungselements: Deckelgriff
Position des Betätigungselements: vorne
Motorantrieb optional: nein
Motorantrieb integriert: nein
Ausführung als NOT-AUS-Einrichtung: nein
Schutzart (IP), frontseitig: IP20

Mersen Sicherungslastschaltleiste 1.000.093: weitere Details
MULTIVERT NH-Sicherungs-Lastschaltleisten erfüllen sämtliche Funktionen eines NH-Sicherungs-Lasttrennschalters. Die Konstruktion ist für die Direktmontage auf Sammelschienen in dreipoliger Anordnung ausgelegt. MULTIVERT 1250A Schaltleisten können auf 185mm Sammelschienen-Systemen direkt montiert werden. MULTIVERT 1250A Schaltleisten sind für NH-Sicherungs-Einsätze nach IEC/EN 60269-2, VDE 0636-2, Grösse 4a, 1250A entwickelt. Das System ist ein Modulsystem, in dem die verschiedenen Produkte optimal kombiniert werden können. MULTIVERT ermöglichen dem Anwender eine rasche und einfache Installationsmöglichkeit sowie hohe Sicherheit bei der Installation und Wartung. Diese MULTIVERT Schaltleisten können auf 185mm Sammelschienen-Systemen mittels Krallenklemmen montiert werden. Diese Ausführung wird mit Kabelabgang unten und Schraubanschluss M16 ausgeliefert.
