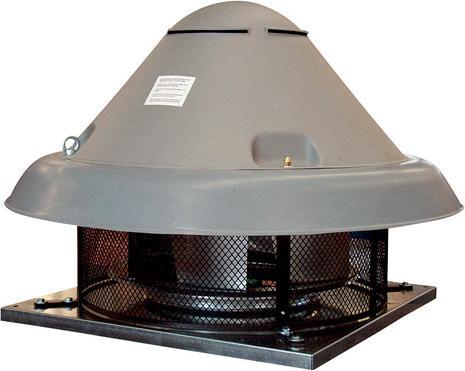

Maico Radial-Dachventilator

Zentrifugal-Dachventilator für die direkte oder kanalisierte Belüftung von gewerblichen und industriellen Gebäuden. Horizontale Abführung mit niedrigem Geräuschpegel. Gehäuse aus verzinktem Stahlblech und ein Wetterschutzhaube aus Kunststoff. Der Motor befindet sich ausserhalb des Luftstroms und ist für Temperaturbereiche von -20 °C bis +80 °C geeignet. Robuste Transportlaschen ermöglichen den Transport mit einem Kran. Er verfügt über radiale Laufräder mit nach hinten gebogenen Schaufeln aus verzinktem Stahlblech.

Die Motorspezifikationen umfassen einen Drehstrommotor mit Schutzart IP55 und Betriebsart S1 (Dauerbetrieb). Die Drehzahl ist mit einem Frequenzumrichter regelbar, wobei ein zulässiger Frequenzbereich für die Drehzahlregelung von 20-50 Hz besteht. Die Temperatur im Ventilatormotor wird durch PTC-Thermistoren überwacht, die an ein Auslösesystem angeschlossen werden müssen, das den Ventilator vom Stromnetz trennt, wenn die Temperatur zu hoch ist.

Der elektrische Anschluss erfolgt in der Anschlussdose am Motor. Die Sicherheitsanweisungen besagen, dass der Ventilator nur betrieben werden darf, wenn der Kontaktsschutz für das Laufrad gemäss DIN EN ISO 13857 gewährleistet ist.

Spezifikationen:

• Luftstrom: 9101 m³/h
• Drehzahl: 970 1/min
• Laufradtyp: radial
• Drehzahl regelbar: ja
• Umkehrbar: nein
• Spannungstyp: Drehstrom
• Nennspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennleistung: 550 W
• Strom: 1,7 A
• Schutzart: IP 55
• Wärmeklasse: F
• Polwechsel: nein
• Einbauort: Dach
• Einbauposition: vertikal
• Gehäusematerial: Stahlblech, verzinkt
• Laufradmaterial: Stahlblech, verzinkt
• Farbe: grau
• Gewicht: 70 kg
• Gewicht mit Verpackung: 76 kg
• Nennbreite: 560 mm
• Breite: 760 mm
• Höhe: 830 mm
• Tiefe: 760 mm
• Breite mit Verpackung: 1040 mm
• Höhe mit Verpackung: 1040 mm
• Tiefe mit Verpackung: 1035 mm
• Flüssigkeitstemperatur maximal: -20 °C bis 80 °C
• PTC DIN 44082: M 100.
