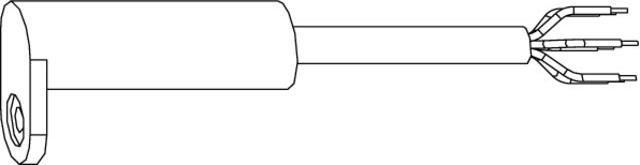

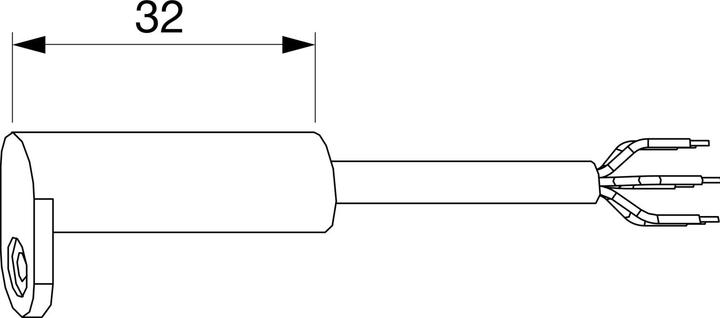

Maco TRONIC Reedkontakt kombi Öffnungs-/Verschlussüberwachung, Kabel 6m, silber

Mit Fremdfeldüberwachung, inkl. Kabel 6 Meter (0,14 mm²).WICHTIG: Frühester Einschaltpunkt des Reedkontaktes ist, wenn sich die Verschlussrolle mind. 50 % darüber befindet.Arbeitskontakt:Schließer (geschlossen bei angelentem Magnet) zur Verschluss- bzw.ÖffnungsüberwachungÖffner (Kontakt öffnet bei Manipulation mit einem Fremdmagneten)zur FremdfeldüberwachungSabotagelinieAlarm bei:Öffnung des Fensters / der FenstertüreBetätigung der Olivegewaltsamem Verschieben eines SchließzapfensManipulation mit FremdmagnetfeldUnterbrechen der SabotagelinieAchtung: Niemals einen Glühlampen-Durchgangsprüfer verwenden und niemals die technischen Daten des Reedkontaktes überschreiten.Die Anschlussbelegung muss, durch Ausmessen mit einem handelsüblichenDigitalmultimeter mit Duchgangsprüfer, in folgender Reihenfolge ermittelt werden:Ermitteln der Sabotagelinie:Adernpaar hat immer eine Verbindungkeine Änderung bei angelegtem MagnetSchließerkontakt:Adernpaar hat Verbindung bei angelegtem MagnetWird der Magnet entfernt öffnet der KontaktÖffnungskontakt (Fremdfeldkontakt):Adernpaar hat bei nicht angelegtem Magnet VerbindungWird der Magnet direkt an die Stirnseite der Magnetschalterhülse gelegt, ohne Luftspalt, öffnet die VerbindungTechnische Daten:Arbeitskontakt, Ruhekontakt: A/Schließer, B/ÖffnerAnschlussart: Standardkabel 2, 4, 6 Meter, LIYY 6 x 0,14 mm²Kontaktbelastung: 10 WattSchaltspannung: max. 100 V DCSchaltgleichstrom: 0,5 ATemperatur bei festverlegtem Kabel: -25° C bis +75° CTemperatur bei bewegtem Kabel: -5° C bis +50° CSchutzart nach DIN 40050: IP 68VdS Öffnungsüberwachung: G 108015 VdS CVdS Verschlussüberwachung: G 108015 VdS CVdS kombinierte Verschluss- und Öffnungsüberwachung: G 108015 VdS CInstallationshinweis:Bei der Magnetschaltermontage muss eine Bohrung von mind. 10 mm vorgesehen werden. Den Magnetschalter mit der mitgelieferten Schraube 3 mm befestigen. Die Kabelenden des Magnetschalteres sind zum Anschluss an die Alarmanlage aus dem Blendrahmen herauszuführen, Schlei...
