Legrand 409497

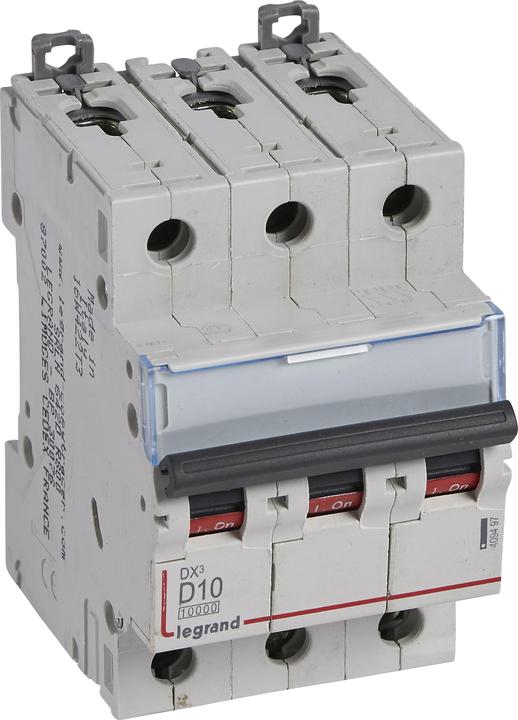

Legrand Miniatur-Schutzschalter 409497
Hersteller: Legrand
Bezeichnung: Miniatur-Schutzschalter D-Charakteristik
Typ: 409497
Einbautiefe: 44 mm
Auslösecharakteristik: D
Anzahl der Pole (gesamt): 3
Anzahl der gesicherten Pole: 3
Nennstrom: 10 A
Nennspannung: 400 V
Nenn-Isolationsspannung Ui: 500 V
Nennstossfestigkeit Uimp: 4 kV
Nenn-Brechleistung Icn nach EN 60898 bei 230 V: 16 kA
Spannungsart: AC
Nenn-Brechleistung Icn nach EN 60898 bei 400 V: 10 kA
Nenn-Brechleistung Icu nach IEC 60947-2 bei 230 V: 32 kA
Nenn-Brechleistung Icu nach IEC 60947-2 bei 400 V: 16 kA
Frequenz: 50-60 Hz
Aufputzmontage: Ja
Schaltneutralleiter: Nein
Verschmutzungsgrad: 2
Zusätzliche Geräte möglich: Ja
Breite in Teilungseinheiten: 3
Schutzart (IP): IP20
Umgebungstemperatur während des Betriebs: -25 bis 70 °C
Anschlussquerschnitt flexibel: 1,5 bis 25 mm²
Anschlussquerschnitt starr: 1,5 bis 35 mm²
Explosionsgeschützt: Nein

Legrand Miniatur-Schutzschalter 409497: weitere Details
Legrand Miniatur-Schutzschalter DX3 nach EN 60947-2, 3-polig, D-Charakteristik, Nennstrom In 10 A, Nenn-Brechleistung 10 kA nach EN 60898-1, Nennspannung Un 400 VAC, Nennfrequenz 50/60 Hz, Montage auf Hutschiene EN 60715 mittels zweier rastender Schnellverschlussvorrichtungen, klare Informationen auf der Vorderseite jedes Geräts, deutliche Schaltpositionsanzeige rot/grün, mit Beschriftungsfenster, mit Steckschutz für sicheres Einführen des Leiters in die Hebeklemme, Montage von Hilfsgeräten möglich. Miniatur-Schutzschalter mit D-Charakteristik sind für den Leitungsschutz in Stromkreisen mit sehr hohen Einschaltströmen (z. B. Schweisstransformatoren) vorgesehen.
