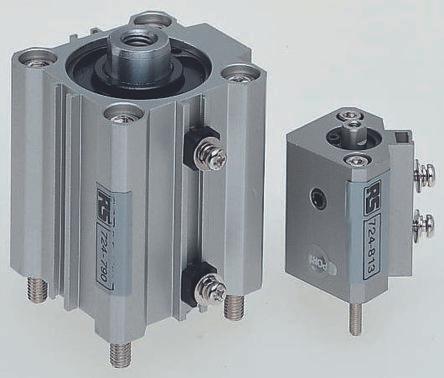

Kompaktzylinder 32x100mm 1,5MPa G1/8

Hub: 100 mm
Bohrung: 32 mm
Bauart: Doppel
Herstellerreihe: CQ2
Kolbenstangen: Eine
Anschluss: G1/8
Abmessungen: 140 x 58,5 x 45 mm
Länge: 140 mm
Breite: 58,5 mm
Höhe: 45 mm
Maximaler Absolutdruck: 1,5 MPa
Maximale Betriebstemperatur: +70 °C

Zylinder sind kompakte ein- und doppeltwirkende Zylinder, die viel kürzer sind als vergleichbare Verbindungsglieder, was Platz und Gewicht spart. Der Kolben verfügt über einen integrierten Magnetring. Der Prüfdruck beträgt 15 bar, mit einem Betriebsdruckbereich von 0,05 MPa (0,51 kgf/cm²) minimum bis maximal 10 bar. Geliefert mit konischen und parallelen Anschlüssen. Der Temperaturbereich (kein Frost erlaubt) liegt bei -10 °C bis +70 °C (ohne automatischen Schalter) und -10 °C bis +60 °C (mit automatischem Schalter). Die Kolbenstangenenden haben Innengewinde und Nitrildichtungen. Eine Schmierung ist nicht erforderlich. Geeignet für elektronische Schalter.
