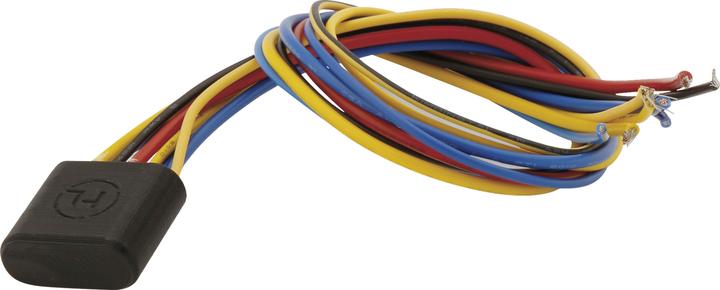

Highsider Elektronisches zwei Kanal Relais 6-14V

HIGHSIDER elektronisches zwei Kanal Relais 6-14V

Noch mehr Funktionen als der Vorgänger HIGHSIDER Plus – Minus Konverter CB3. Es ist möglich, die gewünschte Funktion sowohl über Plus als auch über Minus zu steuern. Ein elektronisches, zweifaches Relais mit Eingängen für alle gängigen Taster oder Schalter. Wird einer der beiden Eingänge über einen Schalter auf Masse oder Plus gelegt, so wird der zugehörige 12 V Ausgang eingeschaltet. Dabei können die Ausgänge Leitungen bis 40 W im Dauerbetrieb versorgen.

Typische Stromverbraucher, die über nicht rastende Taster bedient werden (z.B. Hupe, Abblendlicht, Fernlicht usw.), können mit dem HIGHSIDER zwei Kanal-Relais angesteuert werden. Die Verwendung des Relais anstelle einer direkten Verbindung des Verbrauchers mit dem Schalter ermöglicht den Einsatz von kleinsten Kabelquerschnitten und Tastern mit geringen Stromwerten.

Produktvorteile:

• Extrem dünne Kabelquerschnitte für den Anschluss der Taster
• Verwendung von Schaltern für niedrige Ströme trotz Verbraucher mit hohen Strömen
• Verlängerung der Lebensdauer von Schaltern
• 2 unabhängige Kanäle
• Sehr kleine Abmessungen und geringes Gewicht
• Vollständig versiegeltes Produkt (wasserdicht)
• Kleiner und flexibler als teure mehrkanalige Schaltboxen
• Schutz gegen alle möglichen Fehler bei der Verkabelung
• Flexibler als All-in-One Smart Boxes

Masse:

• Breite: 17 mm
• Tiefe: 9,5 mm
• Höhe: 17 mm
• Gewicht: 9 g

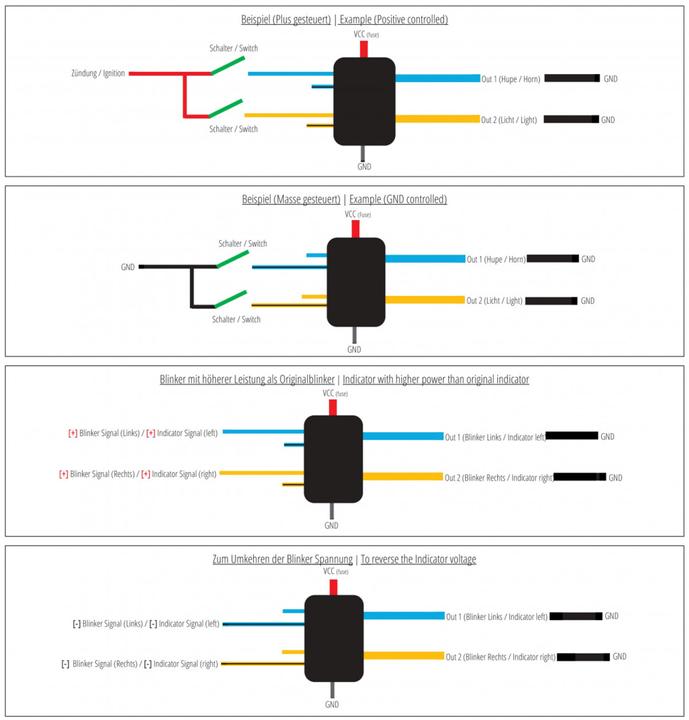

Anschlüsse:

• Rot (dick) = Zündungsplus 12V (+)
• Gelb (dick) = Arbeitsausgang CH2 (+)
• Blau (dick) = Arbeitsausgang CH1 (+)
• Gelb (dünn) = Ansteuerung Plus Signal CH2
• Blau (dünn) = Ansteuerung Plus Signal CH1
• Gelb/Schwarz (dünn) = Ansteuerung Minus Signal CH2
• Blau/Schwarz (dünn) = Ansteuerung Minus Signal CH1
• Maximale Leistung: 40 Watt.
