Highsider Can-Bus Widerstand CBW1

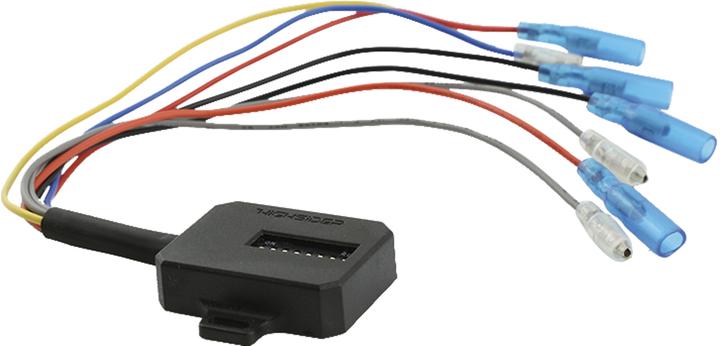

HIGHSIDER CAN-BUS Widerstand CBW1 mit DIP-Schalter.

Der HIGHSIDER CAN-BUS Widerstand CBW1 passt für die meisten Fahrzeuge, die über ein CAN-BUS System verfügen. Der Widerstand CBW1 stellt eine benötigte elektrische Last für Ihr Fahrzeug zur Verfügung, die bei korrekter Einstellung der DIP-Schalter dazu führt, dass es bei Zubehörblinkern zu keiner Fehlermeldung im Cockpit kommt. Ausserdem ist eine Ausfallsicherheit gegeben. Das heisst: Bei einem Ausfall der Zubehörblinker durch einen elektronischen Defekt wird sofort eine Fehlermeldung im Cockpit angezeigt. Es können bis zu 2 Kanäle bedient werden, wie zum Beispiel Blinker hinten links und Blinker hinten rechts. Der CBW1 kann auch bei Fahrzeugen mit original LED Blinker Ausstattung genutzt werden.

Folgende Widerstandswerte können eingestellt werden:

• 150 Ohm
• 170 Ohm
• 240 Ohm
• 300 Ohm
• 400 Ohm
• 600 Ohm
• 1200 Ohm

Masse:

• Höhe = 11 mm
• Breite = 31 mm (ohne Laschen)
• Breite = 46 mm (mit Laschen)
• Länge = 40 mm
• Kabellänge = 200 mm mit Pins

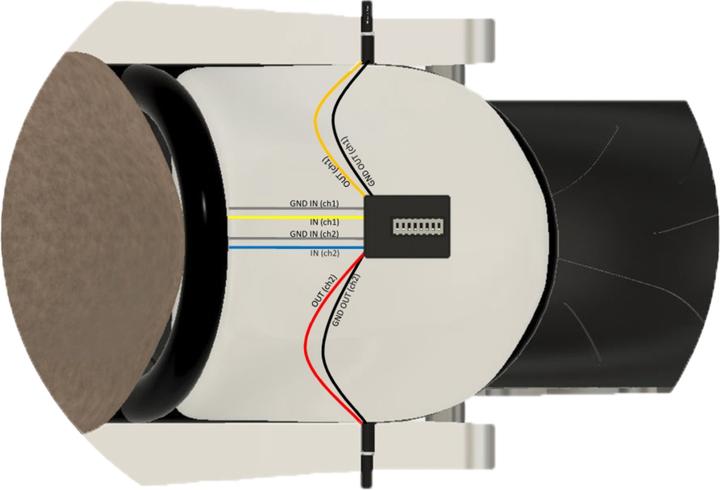

Anschlüsse:

• Gelb = Eingang Kanal 1 (+)
• Orange = Ausgang Kanal 1 (+)
• Blau = Eingang Kanal 2 (+)
• Rot = Ausgang Kanal 2 (+)
• Grau = Eingang Masse (-)
• Schwarz = Ausgang Masse (-)

Lieferumfang: 1 Stück

Hinweise: Es können bis zu 2 Kanäle bedient werden. In der Bedienungsanleitung ist der Anschluss genau erklärt.
