Hager Wandverteiler ZB22W IP54 950x550x205

Hager Zählerschrank, universZ ZB22W

Hersteller: Hager
Bezeichnung: Zählerschrank, universZ

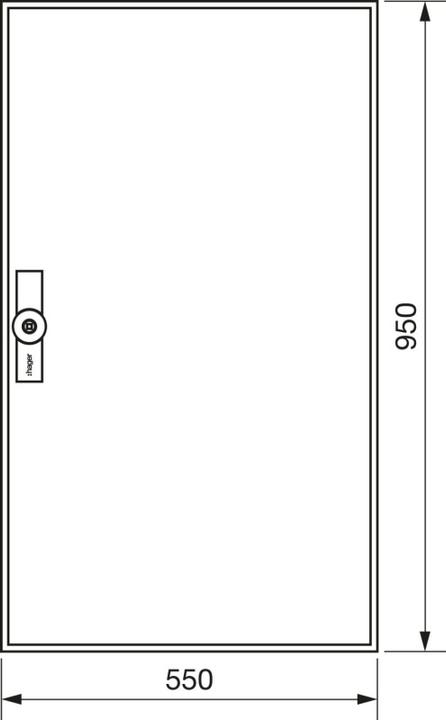

Masse: 950 x 550 x 205 mm
IP-Schutzart: IP54
Typ: ZB22W
Montageart: Aufputz/teilversenkt
Werkstoff: Stahlblech
Einbautiefe: 205 mm
Höhe: 950 mm
Breite: 550 mm
Tiefe: 205 mm
Mit Tragschiene: nein
Mit Klappdeckel: nein

Weitere Details:
Zählerschrank, universZ, 950 x 550 x 205 mm, Schutzklasse II, 144 Platzeinheiten. Schrankgehäuse nach DIN VDE 0603-1, Massnorm DIN 43870 zur Aufputz-, Unterputz- oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür.

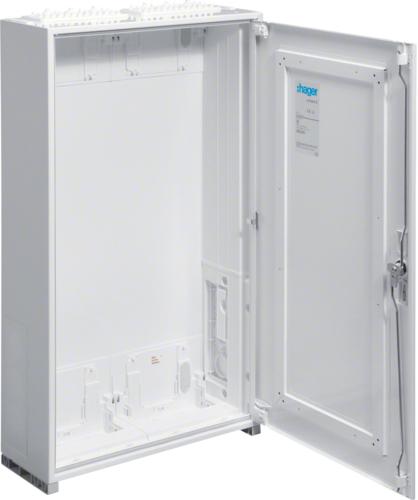

Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR.

Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschliessung. Türverschluss durch andere Schliessungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgrösse 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).

Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatte entfernt werden und optional eine Schutzkontaktsteckdose (Typ F) oder eine CEE-Steckdose eingebaut werden.
