Hager Überspannungsableiter

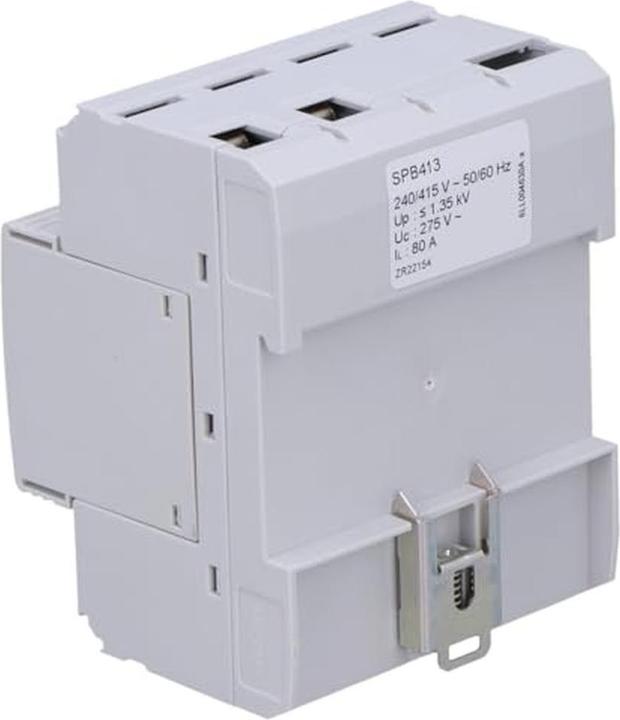

Hager Überspannungsschutzgerät SPB413

Hersteller: Hager
Bezeichnung: Überspannungsschutzgerät
Typ: SPB413
DC-Netzform: Nein
IT-Netzform: Nein
TN-Netzform: Nein
TN-C-Netzform: Nein
TN-C-S-Netzform: Nein
TN-S-Netzform: Ja
TT-Netzform: Ja
Anzahl der Leiter (ohne Erde): 4
Nennstossstrom (8/20): 20 kA
Max. Stossstrom (8/20): 40 kA
Nennspannung AC: 400 V
Höchste Dauerbetriebsspannung AC: 275 V
Max. PV-Spannung: 0 V
Schutzniveau: 1,35 kV
Schutzniveau L-N: 1,35 kV
Schutzniveau N-PE: 1,6 kV
Max. Überstromschutzgerät für Verdrahtung (Sicherung): 125 A
Max. Überstromschutzgerät für V-Verdrahtung (Sicherung): 80 A
Kurzschlussfestigkeit (Isccr): 25 kA
Integrierter Kurzschlussschutz: Nein
Integrierter selektiver Kurzschlussschutz für gG-Sicherung: 125 A
Integrierte Vor-Sicherung: Nein
Leckstromfrei: Nein
Montageart: TH35-Schiene
Grösse: 4 TE
Max. Leiterquerschnitt starr (einadrig/multilitzig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Mit Fernüberwachungs-Kontakt: Nein
Geräteanzeige: Optisch
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20

Hager Überspannungsschutzgerät SPB413: Weitere Details

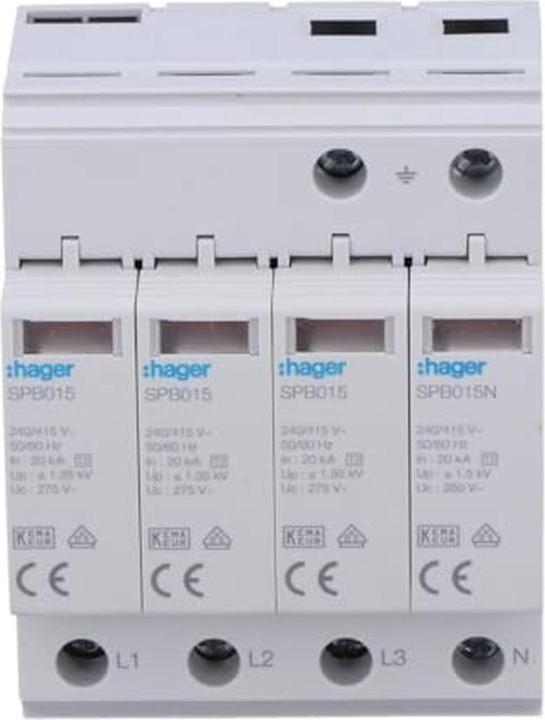

Überspannungsschutzgerät T2 4P 40kA TT/TN-S Fehleranzeige. Typ 2 Überspannungsschutzgerät in einer 3+1 Konfiguration, entwickelt zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfachen Basiselement, drei Schutzsteckern mit temperaturüberwachten Hochleistungsvaristoren und einem Stecker als Gesamtkurzschlussfunkenstrecke mit einem dynamischen Trennvorrichtung. Optische Fehleranzeige an den Steckern im Falle einer Überlastung. Anschlüsse für die aktiven Leiter von unten und für Erde/PE von oben. Biconnect-Anschlüsse zum Verbinden runder Leiter und Verdrahtungsbrücken. Beschriftungsoption am Basiselement.
