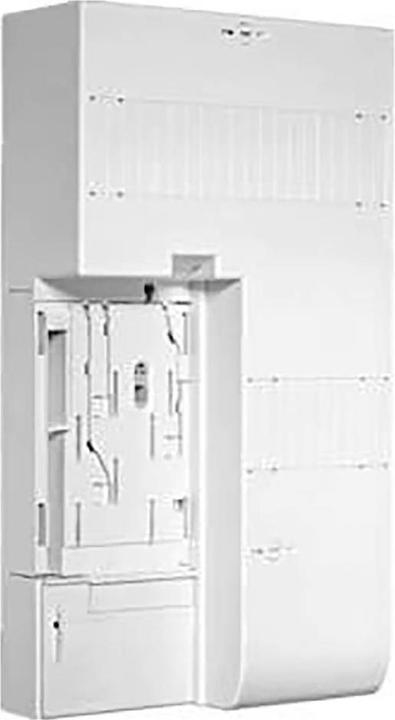

Hager KU33BHE

Hager eHZ Adapter KU33BHE

Hersteller: Hager
Bezeichnung: eHZ Adapter BKE-AZ3,5+10PLE
Typ: KU33BHE
Verdrahtung enthalten: Nein
Design: Elektronischer Haushaltszähler (eHZ)
Anzahl der Zählerplätze: 1
Nennstrom Hauptschalter: 63 A
Breite: 195 mm
Höhe: 355 mm
Breite in modularen Einheiten: 1
Deckeldesign: Geschlossen mit Vorprägung
Anschlussraum: 300 mm
Mit Montageplatte: Nein
Farbe: Weiss
RAL-Nummer: 9010
Schutzklasse (IP): Sonstiges

Hager eHZ Adapter KU33BHE: Zusätzliche Details
BKE-AZ 3-phasig, universZ, mit RfZ, 5+10 Moduleinheiten, Verpackungseinheit = 1.
Montage- und Kontaktgerät BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen gemäss DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) gemäss VDN-Vorgaben V 1.03, dessen Berührungsschutzabdeckung für den Anschlussbereich durch den Zähler versiegelt ist, mit der Möglichkeit zur Erweiterung mit einer Hutschiene für 8 oder 15 PLE zur Aufnahme von Installationsgeräten (max. Breite 10 PLE) gemäss DIN 43880 Grösse 1 (schienenmontierte Geräte auf Hutschiene), ohne Demontage des eHZ.

BKE Nennanschlusskapazität pro Hauptanschluss für Kupferleiter: 4-25 mm², massiv oder litzen mit Aderendhülsen. BKE Anschlussfeldabmessungen für Anschlusskabel gemäss DIN 43857 T2, kompatibel mit ZSK. Steckerbare, unter Spannung montierbare Zusatzanschlüsse zur Spannungsabnahme von nicht gemessenen und gemessenen Strömen an Phase L2 und N, Verriegelung des BKE in nicht überbrückter Position möglich durch Steckerschloss.

Maximale Abmessungen in Installationsposition mit verschliessbarer Berührungsschutzabdeckung und eHZ-Zähler:
Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder
Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE).

Auf der Berührungsschutzabdeckung und dem BKE befinden sich Beschriftungsfelder für Objektnummer, Messstellenbezeichnung und Zählerstandinformationen während des Zählerwechsels.
EAN: 3250613805128.
