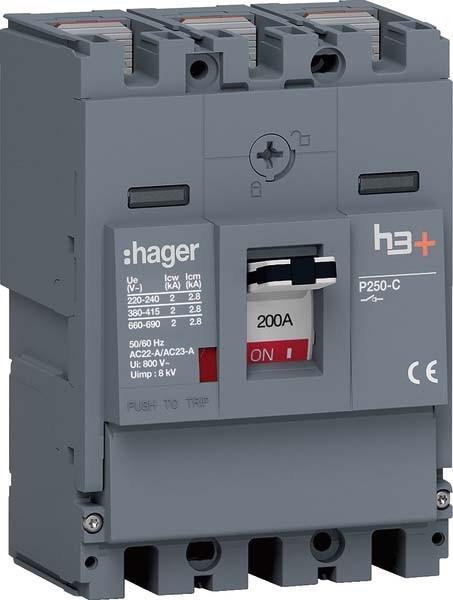

Hager HCT200AR

Hager Schalttrennschalter H3+ P250 HCT200AR
Hersteller: Hager
Bezeichnung: Schalttrennschalter H3+ P250 3-polig 200A FTC
Typ: HCT200AR
Version als Hauptschalter: Ja
Version als Wartungs-/Reparaturschalter: Ja
Version als Sicherheitsschalter: Nein
Version als Not-Aus-Gerät: Ja
Version als Wendeschalter: Nein
Anzahl der Schalter: 1
Max. Nennbetriebs Spannung Ue bei AC: 690 V
Nennbetriebs Spannung: 220...690 V
Nennununterbrochener Strom Iu: 200 A
Nennununterbrochener Strom bei AC-23, 400 V: 200 A
Nennununterbrochener Strom bei AC-21, 400 V: 200 A
Nennkurzzeit-Strom Icw: 3,6 kA
Nennbetriebsleistung bei AC-23, 400 V: 240 kW
Nennkurzschlussstrom Iq: 47 kA
Anzahl der Pole: 3
Motorantrieb optional: Ja
Motorantrieb integriert: Nein
Spannungsfreigabe optional: Ja
Gerätetyp: Einbaugerät
Feste Installationstechnik
Geeignet für Bodenmontage: Ja
Geeignet für Frontmontage 4-Loch: Nein
Geeignet für Frontmontage zentral: Nein
Geeignet für Verteilermontage: Ja
Geeignet für Zwischenmontage: Nein
Farbe des Betätigungselements: Grau
Design des Betätigungselements: Verriegelbar: Ja
Anschlussart Hauptstromkreis: Kabelklemme
Schutzart (IP), vorne: IP40
Schutzart (NEMA): Andere

Der Schalttrennschalter gemäss DIN EN 60947-3 trennt die Versorgungsseite von der Ausgangsseite in elektrischen Installationen. Die beiden unterschiedlichen Betriebszustände sind an der Position des Hebels zu erkennen (EIN = oben, AUS = unten). Ein Gerät zum Verriegeln des Schaltzustands in EIN- oder AUS-Position ist integriert und kann mit einem Standardvorhängeschloss ohne zusätzliches Zubehör verwendet werden. Eine klappbare Abdeckung mit gefangenem Schnellverschluss-Schraube ermöglicht den Zugang zum Installationsraum für optionale Hilfskontakte und andere Auslösungen. Integrierte Zubehörteile können über ein Sichtfenster erkannt und identifiziert werden, ohne die klappbare Abdeckung zu öffnen.
