Hager Feldverteiler

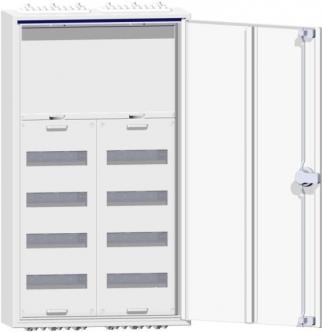

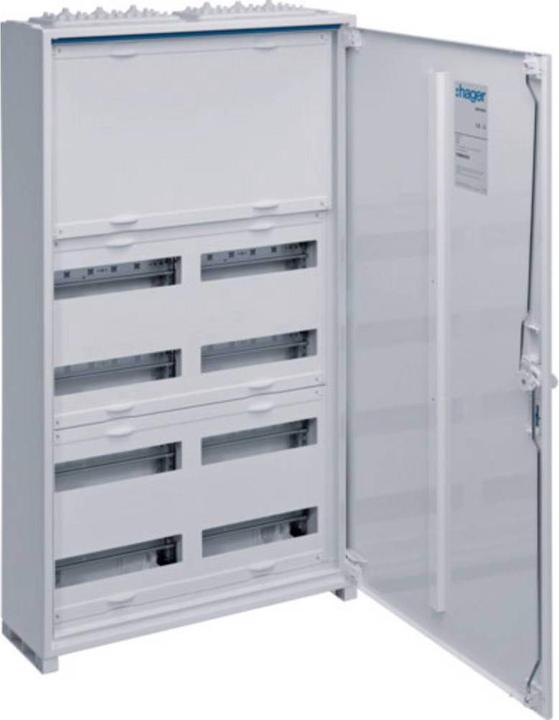

Panelverteiler AP zertifiziert nach DIN EN 61 439-1/-3, Massnorm nach DIN 43 870. Entwickelt für die Installation von Geräten bis 125 A, mit Luft- und Kriechstrecken gemäss VDE 0110/1-2. Der Schrank verfügt über eine Tür aus pulverbeschichtetem und gebackenem Stahlblech. Ab einer Schrankbreite von 800 mm (3 Felder) hat er eine Zweitürkonstruktion, wobei die rechten Türen maximal 2 Felder breit sind. Der komplette Schrank beinhaltet ein Installationskit mit profilierten Montageschienen; die oberen zwei Reihen haben 15 mm hohe Hutschienen für Anschlussklemmen mit 150 mm Abstand und eine geschlossene Abdeckung, während die unteren Reihen 7,5 mm hohe Hutschienen mit 150 mm Abstand zwischen den Mittelpunkten sowie passende Kontaktgefahrenschutzabdeckungen aufweisen. Die Kabeldurchführungen befinden sich oben und unten und verwenden abnehmbare, flexible Kunststoffflanschplatten, die zusätzlich austauschbar sind. Die Tür hat innen verstellbare Scharniere mit einem Öffnungswinkel von 110°. Türen können rechts oder links angeschlagen werden, mit werkzeuglos austauschbaren Türscharniere. Das Türschloss verfügt über ein standardmässiges Drei-Punkt-Riegelschloss und einen versperrbaren Klappgriff, der ebenfalls austauschbar ist.
