Fischer 508014, Expansion anchor, Concrete, M12, ETA-07/0211, ETA-18/0101, ETA-18/0101, 86 mm, 1.2 c

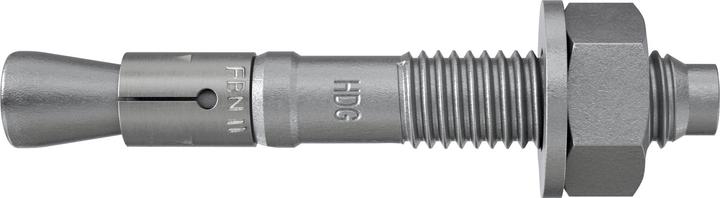

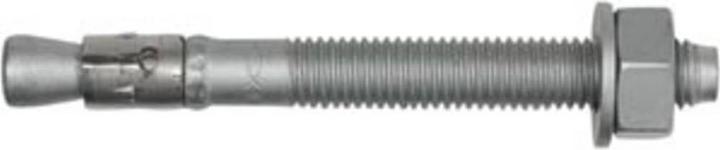

Der Fischer Bolzenanker FBN II K ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. In der Kurzversion ist er für die Vorsteck- und Durchsteckmontage geeignet. Aus feuerverzinktem Stahl ist der Bolzenanker für Geländer, Handläufe oder Konsolen zu empfehlen.

Vorteile: Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt. Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe, was den Montageaufwand vermindert und die Flexibilität erhöht. Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität. Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage. Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

Anwendungen: Stahlkonstruktionen, Geländer, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Tore, Fassaden.

Zugelassen für: Beton C20/25 bis C50/60, ungerissen. Auch geeignet für: Beton C12/15, Naturstein mit dichtem Gefüge.

Funktionsweise: Der FBN II ist geeignet für die Vor- und Durchsteckmontage, bedingt auch für die Abstandsmontage. Vor der Montage die Sechskant-Mutter in die optimale Position bringen (der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor). Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung. Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.
