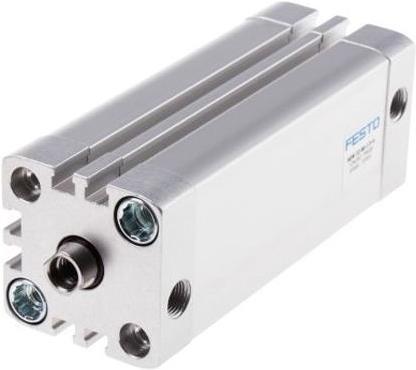

Festo ADN Compact Cyl 50mm Bore 80mm Stroke

Hub: 80 mm
Bohrung: 50 mm
Bauart: Doppel
Herstellerreihe: ADN
Druckluftanschluss: G 1/8
Kolbenstangen-Gewindeart: Weiblich
Enddämpfung: Luft
Abmessungen: 65,5 x 65,5 x 132,7 mm
Länge: 132,7 mm
Breite: 65,5 mm
Höhe: 65,5 mm
Betriebstemperatur min: -20 °C

Der pneumatische Zylinder ADN ISO 21287 verfügt über pneumatische Dämpfung. Die kompakten pneumatischen Zylinder der FESTO ADN-Serie sind bis zu 50 % kleiner als Standard-Pneumatikzylinder, was die Produktivität in begrenzten Räumen maximiert. Diese doppelt wirkenden pneumatischen Aktuatoren haben zwei Anschlüsse für Druckluft, um die Kolbenstange auszufahren und einzuziehen. Die ADN-Serie bietet eine breite Palette von Hublängen und Bohrungsgrössen, wodurch sie für verschiedene Anwendungen geeignet ist.

Die ADN-Serie ist ein doppelt wirkender Aktuator, bei dem Luft angewendet wird, um den Kolben in einer linearen Bewegung auf die gewünschte Hubhöhe auszufahren und einzuziehen. Magnetische Kolbenstangen ermöglichen eine kontaktlose Positionsmessung über einen in Schlitzen am Zylinderkörper montierten Näherungssensor. Die Zylinder sind mit selbstjustierender pneumatischer Dämpfung ausgestattet, um Geräusche und Vibrationen zu reduzieren, die Lebensdauer zu verlängern und die Produktivität zu steigern.

Zu den Merkmalen und Vorteilen gehören die Einhaltung der ISO 21287-Norm, Schlitze für die bündige Montage von Näherungssensoren, geringe Reibung für einen langlebigen Betrieb und eine Dämpfung, die keine Anpassung erfordert, was Zeit und Kosten spart.

Die pneumatischen Aktuatoren der ADN-Serie können horizontal oder vertikal montiert werden, um der Anwendung gerecht zu werden. Optionale Montagesets bieten zusätzliche Flexibilität, sodass der Zylinder mit einer Schwenkhalterung für freie Bewegung, einer Fusshalterung zur Unterstützung bei schweren Lasten oder in Kombination mit anderen Aktuatoren für verbesserte Mobilität montiert werden kann.
