Eutonomy euFIX S213 DIN Adapter

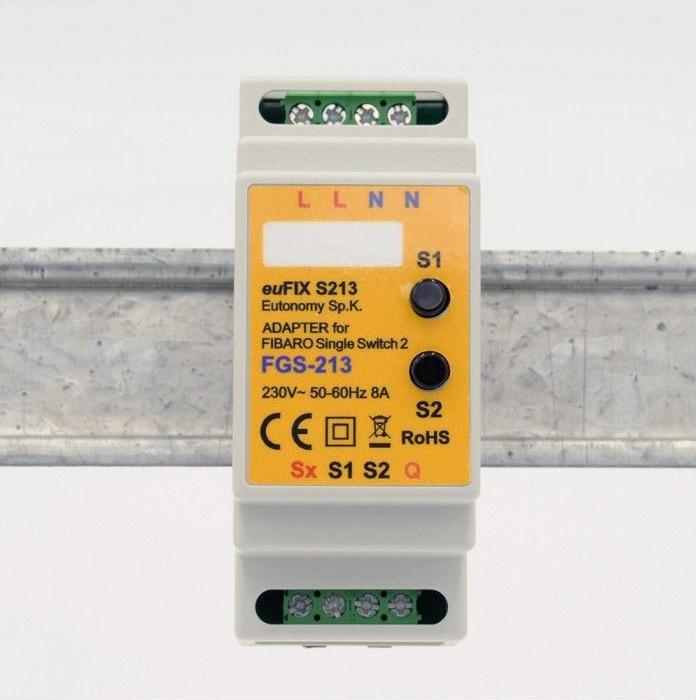

Der Adapter euFIX S213 wird für die Installation des Moduls Fibaro Switch FGS-213 oder FGBHS-213 auf einer Schiene vom Typ DIN TH35 im Schaltkasten verwendet.

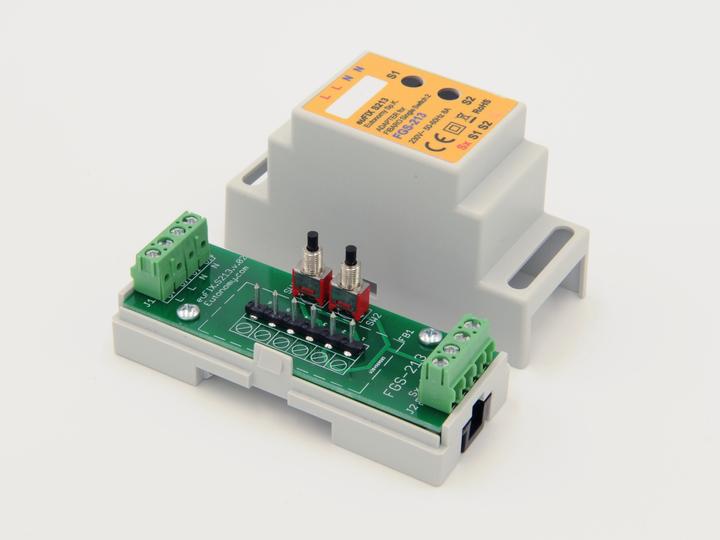

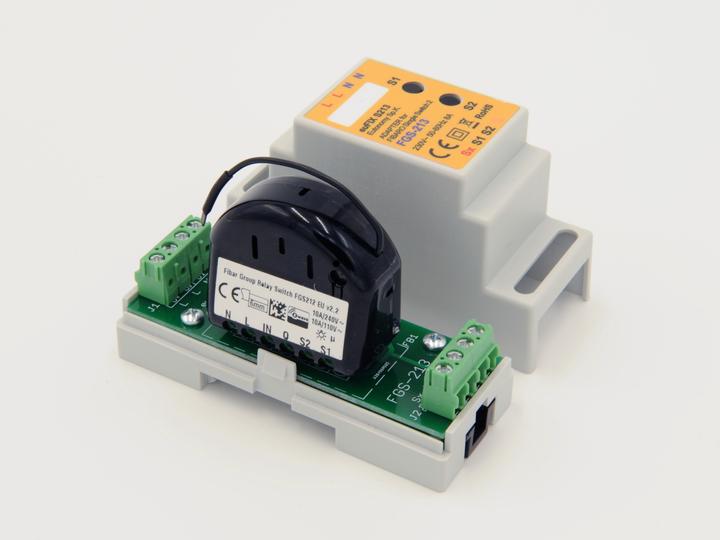

Er besteht aus einem Gehäuse sowie einer elektronischen Karte, auf denen die FG(BH)S-213 befestigt wird. Die Abmessungen eignen sich für eine Montage auf einer Standardschiene vom Typ DIN TH35/TS35.

Die elektronische Karte enthält einen Klemmensatz mit Schrauben, an dem sämtliche Kabel (Stromversorgung, Eingangs- und Ausgangssignale, Steuertasten) sicher befestigt werden können.

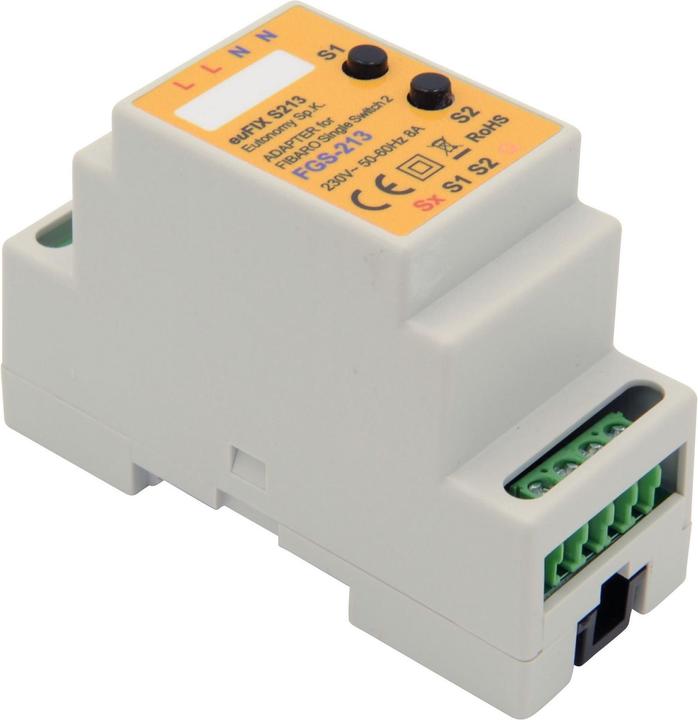

Die vordere Platte des Gehäuses umfasst zwei Mikroschalter für die Diagnose S1 und S2, die für die Steuerung des Moduls, die Aufzeichnung des Moduls im Z-Wave-System oder auch für die Entfernung des Moduls aus dem System ohne das Öffnen des Adapters verwendet werden können.

Das Modul Fibaro ist nicht im Lieferumfang enthalten und muss separat erworben werden.

Funktionen

• Für die Installation des Moduls Fibaro Switch FGS-213 oder FGBHS-213 auf einer Schiene vom Typ DIN TH35/TS35 im Schaltschrank verwendeter Adapter
• Freier Platz auf dem Aufkleber, um die kontrollierte Leitung zu kennzeichnen
• Mikro-Drucktasten S1 und S2, die für die Kontrolle, Inklusion oder Exklusion des Moduls in das Z-Wave-System verwendet werden

Technische Daten

• Versorgungsspannung: 230 V AC +/- 10 %, 50-60 Hz
• Leistung der Last: max 8 A
• Abmessungen: 34,8 x 87,3 x 64,7 mm
• Breite in TE-Einheiten: 2 TE-Module
• Durchmesser des Drahtleiters: max. 2,5 mm²
• Maximale Länge der an den Eingängen Sx, S1, S2 angeschlossenen Drähte: 20 m
• Betriebstemperatur: 0 °C bis +50 °C
• Relative Luftfeuchtigkeit: ≤ 90 %, keine Kondensation
• Richtlinien: LVD 2014/35/EU, RoHS 2011/65/EU.
