Eltako Funk-Sendemodul

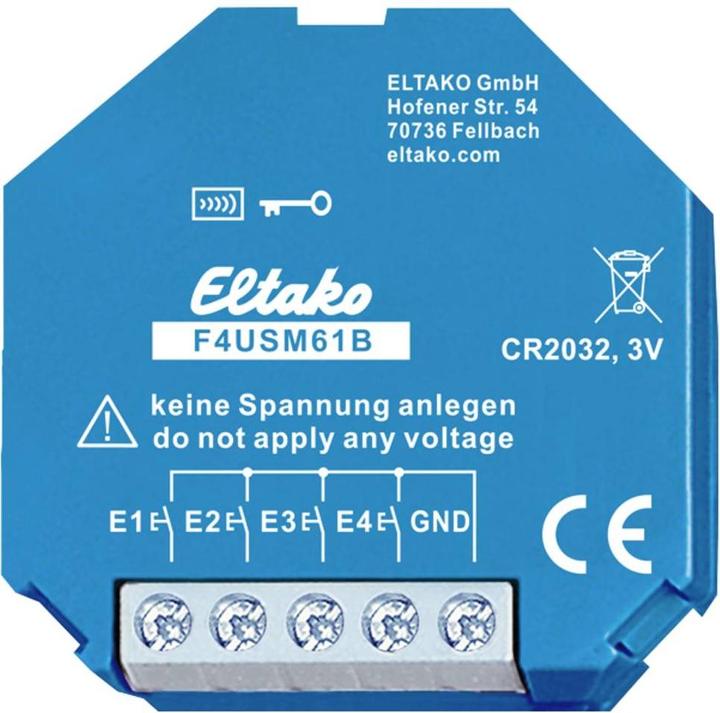

Eltako Funk-Sendemodul F4USM61B

Hersteller: Eltako
Bezeichnung: Funk-Sendemodul 4-fach-Universal
Typ: F4USM61B
Funkfrequenz: 868 MHz
Rollingcode-System: nein
Reichweite: 30 m
Anzahl der Befehle: 4
Mit Funkhandsender: nein
Funktaster unter Putz: nein
Funktaster auf Putz: nein
Mit Funkcodiergerät: nein
Schutzart (IP): IP20
Tastatur-Schutzabdeckung: nein
Stromversorgung: sonstige

Das Eltako Funk-Sendemodul F4USM61B ist ein Funk-4-fach-Universal-Sendemodul mit innenliegender Antenne und einer Batterie mit einer Lebensdauer von 5-8 Jahren. Es ist für die Einbaumontage geeignet und misst 45 mm in der Länge, 45 mm in der Breite und 18 mm in der Tiefe.

Dieses Funk-Sendemodul verfügt über vier Kanäle und kann wie ein 4-Kanal-Funktaster Funktelegramme im Eltako-Gebäudefunk senden. E1 veranlasst ein Funktelegramm wie das Drücken der oberen Wippe eines Funktasters, E2 wie das Drücken der unteren Wippe, E3 wie das Drücken der linken oberen Wippe eines Funktasters mit Doppelwippe und E4 wie das Drücken der linken unteren Wippe. Das Telegramm beim Öffnen der Steuerkontakte ist identisch mit dem Loslassen des Funktasters.

Die Steuereingänge können mit innenliegenden Jumpern entweder für Taster (Auslieferzustand), Fenster-Türkontakte oder Bewegungsmelder aktiviert werden. Mit einer Leitungslänge von bis zu 10 Metern können auch konventionelle Taster, Fenster-Türkontakte oder potenzialfreie Bewegungsmelder-Kontakte an die Klemmen E1, E2, E3 und E4 angeschlossen werden. Der Gegenpol ist jeweils die Klemme GND.

Die Elektronik wird von einer innenliegenden Knopfzelle CR2032 versorgt. Zur Aktivierung der Batterieversorgung muss ein Isolierstreifen herausgezogen werden, und zum Wechseln der Batterie muss das Gehäuse geöffnet werden. Dies ist auch zur Wahl der Modi erforderlich. Zum Öffnen des Gehäuses wird der Deckel an den Laschen mit einem Schraubendreher entriegelt und abgenommen.

EAN: 4010312321386.
