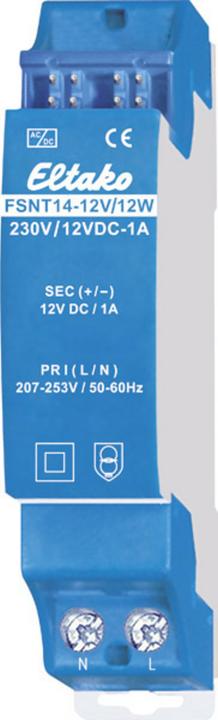

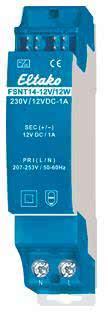

Eltako FSNT14-12V/12W Schaltnetzteil 12V/12W

Schaltnetzteil mit einer Nennleistung von 12 W. Stand-by-Verlust beträgt nur 0,2 Watt. Reiheneinbaugerät für die Montage auf Tragschiene DIN-EN 60715 TH35. Eine Teilungseinheit ist 18 mm breit und 58 mm tief. Ist der Gesamtleistungsbedarf eines Baureihe 14 Bussystems höher als 8 W, sind weitere Schaltnetzteile FSNT14-12V/12W erforderlich. Diese versorgen jeweils eine Gruppe von Aktoren, die mit einer Trennbrücke auf dem FSNT14 getrennt werden. Im Lieferumfang enthalten sind eine Trennbrücke TB14 1 TE, eine Steckbrücke 1,5 TE und ein Distanzstück DS14. Bei einer Belastung von mehr als 50 % der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen und Dimmern ist ein Lüftungsabstand von 1/2 Teilungseinheit mit dem Distanzstück DS14 erforderlich. Dieses und eine lange Steckbrücke sind daher im Lieferumfang enthalten. Die Eingangsspannung beträgt 230 V (-20 % bis +10 %). Der Wirkungsgrad liegt bei 83 %. Die stabilisierte Ausgangsspannung hat eine Toleranz von ±1 % und eine geringe Restwelligkeit. Das Schaltnetzteil ist kurzschlussfest und verfügt über eine Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion). Dieses Schaltnetzteil kann auch zur Herstellung einer Redundanz verwendet werden. Dazu darf jeweils nur ein FSNT14 parallel zu den integrierten Stromversorgungen in den FAM14 und FTS14KS angeschlossen und mit einer normalen Steckbrücke verbunden werden. Das FSNT14 sollte dabei zur optimalen Lastaufteilung möglichst neben dem letzten Aktor im Bus platziert werden.
