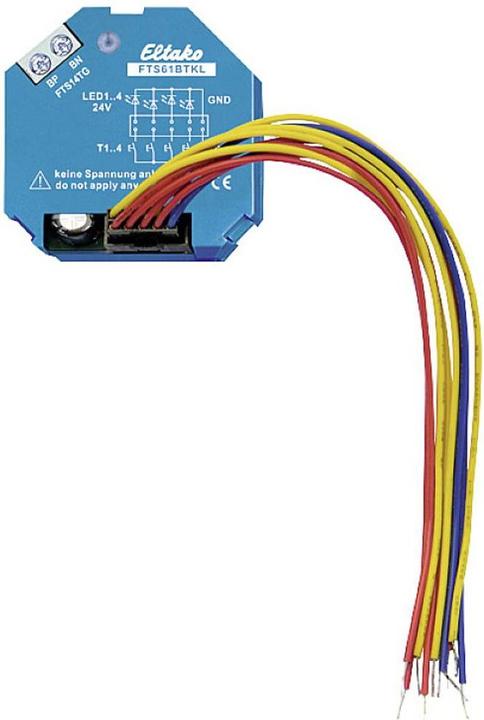

Eltako Bus-Tastenkoppler für Rueckmelde-LED FTS61BTKL (30014074)

Eltako Bus-Tastenkoppler FTS61BTKL

Hersteller: Eltako
Bezeichnung: Bus-Tastenkoppler für Rückmelde-LED
Typ: FTS61BTKL
Bussystem KNX: nein
Bussystem KNX-Funk: nein
Bussystem Funkbus: ja
Bussystem LON: nein
Bussystem Powernet: nein
Andere Bussysteme: sonstige
Funk bidirektional: ja
Montageart: Unterputz
Anzahl der Betätigungspunkte: 1
Befestigungsart: Klemmbefestigung
Schutzart (IP): IP20
Min. Tiefe der Gerätedose: 18 mm

Der Eltako Bus-Tastenkoppler FTS61BTKL ist ein Bus-Tasterkoppler für 4 konventionelle Taster mit integrierten 24V-LEDs zum Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Der Stand-by-Verlust beträgt nur 0,2 Watt.

Die Abmessungen sind 45 mm lang, 45 mm breit und 18 mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTKL können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200 m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus-Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden.

Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTKL mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. An die 15 cm langen Anschlussleitungen können bis zu vier konventionelle Taster T1-T4 angeschlossen werden. Der Gegenpol ist jeweils T0. Die Anschlussleitungen können auf bis zu 2 m verlängert werden.

Mit den in den Tastern integrierten 24V-LEDs werden Bestätigungs-Telegramme von Aktoren angezeigt, wenn die IDs der Aktoren mit PCT14 in die ID-Tabelle des FTS14TG eingetragen wurden.

Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!

EAN: 4010312316801.
