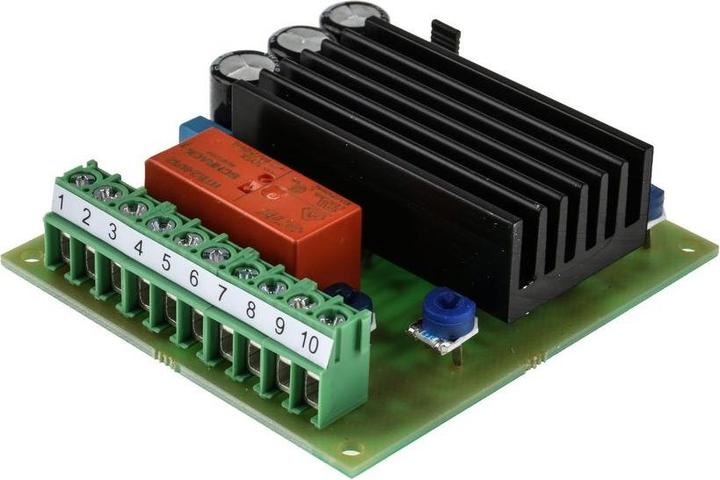

Electromen OY Motorcontroller 12-32V 8A EM174-DC

Versorgungsspannung: 12 bis 32 Vdc
Nennstrom: 8 A
Betriebsspannung: 40 V
Steuereingang: Potenziometer
Länge: 65 mm
Breite: 73 mm
Tiefe: 30 mm
Abmessungen: 65 x 73 x 30 mm
Betriebstemperaturbereich: -20 bis +70 °C

PWM DC 8 A, 12–32 V dc. Der Motorantrieb EM-174 wurde für die Drehzahlregelung bei Gleichstrommotoren entwickelt. Die Einheit regelt die Motorspannung, damit eine ungeregelte Versorgungsspannung verwendet werden kann. Zur Ermittlung des Drehzahlwertes kann ein Potenziometer oder ein direktes Spannungssignal verwendet werden. Die Drehrichtung ändert sich, wenn der Eingangssteuerwert negativ wird oder wenn das Eingangssteuerspannungssignal auf den Richtungseingang angewendet wird. Die Einheit verfügt über ein positives und ein negatives Verweissignal für die Verwendung eines Potenziometers, das heisst, das Potenziometer kann auch für den Antrieb in beide Richtungen verwendet werden. Der Motor stoppt an der Mittelposition des Potenziometers. Der festgelegte Wertebereich kann auf den Abgleichbereich skaliert werden. Während einer Richtungsänderung wartet der Controller, bis der Motor angehalten hat, bevor der Antrieb in die umgekehrte Richtung gestartet wird. So wird ein Spitzenstrom bei der Richtungsänderung vermieden. Die Strombegrenzung kann mit einem Potenziometer oder einem direkten Spannungssignal so festgelegt werden, dass der Motor und die Mechanik bei Überlastungen geschützt werden. Die Anlaufgeschwindigkeit kann mit einer Beschleunigungsrampe eingeschränkt werden, sodass die Motorspannung in der gewünschten Weise langsam erhöht wird. Die Rampenzeit wird mit einem Potenziometer eingestellt. EM-174 kann für die Verwendung mit einer Spannung von 12 oder 24 V optimiert werden. Bidirektional, keine Bremse, kontrollierte Richtungsänderung, +/-10 V oder 0-10 V, sanfte Anlauframpe, einstellbare Strombegrenzung, Lastkompensation (IR-komp).
