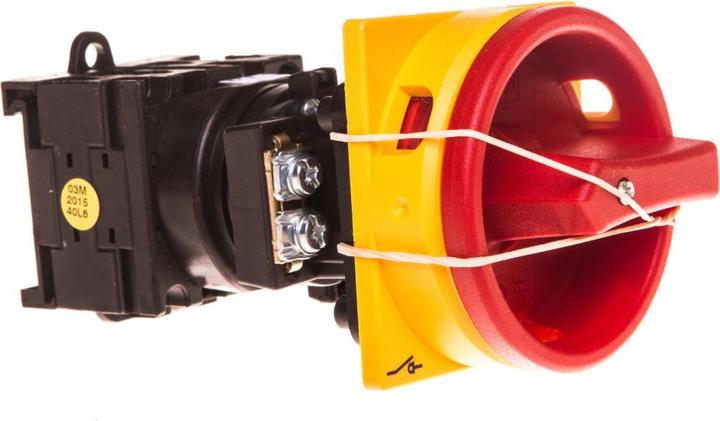

Eaton T0-2-15679/V/SVB 086334 Kurve

Der Schalter T0-2-15679/V/SVB 086334 ist ein Hauptschalter gemäss IEC/EN60947, Grösse T0, mit einem indirekten Design und einer Frontschutzklasse IP65. Er verfügt über einen roten Griff und einen gelben Rand, der das Schliessen in der Nullposition blockiert. Der Schalter misst den Gleichstrom Iu bei 20A und hat eine Nennbetriebs-spannung Ue von 690V. Zubehör ist gemäss den Katalogdaten für Nockenschalter T erhältlich.

Die allgemeine Konstruktion umfasst ein aufgesetztes Gehäuse mit Isolierung, Montage, zentrale Montage und indirekte Montage IVS-Verteiler-Montage.

Technische Daten:

• Anzahl der normalerweise offenen Hilfskontakte: 1
• Anzahl der normalerweise geschlossenen Hilfskontakte: 0
• Nennstrom kontinuierlich Iu: 20 A
• Anzahl der Pole: 3
• Nennbedingter Kurzschlussstrom Iq: 6 kA
• Schutzart (IP) des Frontteils: IP65
• Anzahl der Wechselschaltkontakte: 0
• Mit Verriegelungsmechanismus: Ja
• Eingebauter Motorantrieb: Nein
• Art der Hauptstromanschluss: Schraubanschluss
• Als Not-Aus-Schalter: Ja
• Art des Schaltelements: Drehgriffbetätigung
• Als Hauptschalter: Ja
• Als Kompakt-Schalter: Nein
• Als Sicherheitsschalter: Nein
• Als Bedienungsschalter: Ja
• Nennbetriebsleistung für AC-23, 400 V: 6,5 kW
• Nennbetriebsleistung für AC-3, 400 V: 4,0 kW
• Geeignet für Unterputzmontage: Ja
• Geeignet für 4-Loch-Frontmontage: Nein
• Geeignet für zentrale Frontmontage: Nein
• Geeignet für Einbau in Schränke: Nein
• Geeignet für indirekte Montage: Ja
• Maximale Nennbetriebs-spannung Ue AC: 690 V
• Optionaler Motorantrieb: Nein
• Optionaler Schaltfreigabemechanismus: Nein
• Gerätekonstruktion: Festes Gerät.
