Eaton 248879

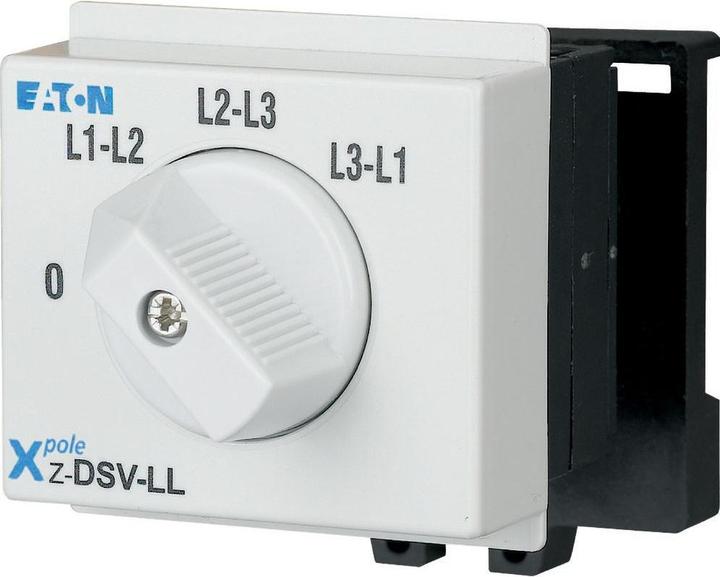

Eaton Drehschalter Z-DSV-LL

Hersteller: Eaton
Bezeichnung: Drehschalter Voltmeter L-L, L1-L2
Typ: Z-DSV-LL
Schaltfunktion: Andere
Anzahl der Kontakte als Umschalter: 1
Anzahl der Pole: 1
Nennstrom: 20 A
Nennspannung: 690 V
Min. Nennspannung: 440 V
Nennschaltvermögen: 0 kA
Kurzschlussfestigkeit (Icw): 10 kA
Art der Spannung: AC
Mit Anzeigeleuchte: Nein
Farbe der Kuppel: Andere
Lichtquelle: Andere
Lampensockel: Andere
Max. Lampenleistung: 0 W
Breite in Teilungseinheiten: 3
Einbautiefe: 60 mm
Schutzart (IP): IP20
Druck/Etikettierung: Andere
Erzwungene Trennung (gemäss DIN VDE 0113): Nein

Eaton Drehschalter Z-DSV-LL: Zusätzliche Details
Die Drehschalter der Z-DS-Serie sind modular aufgebaut: Der Schalter selbst besteht aus dem Verriegelungsmechanismus und dem Schaltpaket. Die Schaltcams (auch als Nockenschalter bezeichnet) werden von einer stabilen, torsionsbeständigen Aluminiumwelle angetrieben. Das Schaltpaket besteht aus einer oder mehreren Schaltzellen mit einem oder zwei unabhängigen, doppelt brechenden Kontakten. Der Anschluss benachbarter Schalterklemmen, wie für den Voltmeter-Schalter Z-DSV erforderlich, ist in das Schaltergehäuse integriert. Dies gewährleistet, dass es beim Anschluss der Anschlussleitungen zu keinen Behinderungen kommt.

Anwendung: Geeignet für praktisch jede gewünschte Anwendung. Zum Beispiel Motorenschalter: Garagentore, Ventilatoren, elektrisch betriebene Rollläden, Heizungssteuerungen, Beleuchtungseinrichtungen, Instrumentenschalter, verschiedene Steuerungszwecke usw. Konstruktion gemäss IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV.
EAN: 4015082488796.
