Eaton 248875

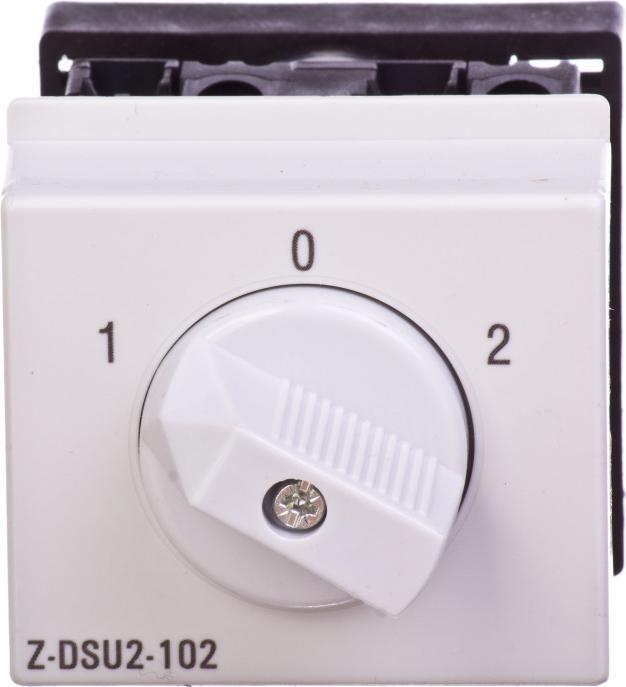

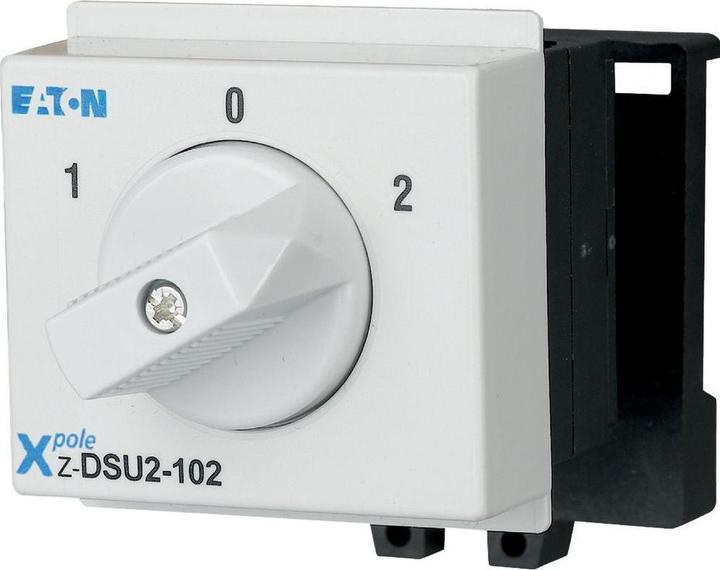

Eaton Drehschalter Z-DSU2-102

Hersteller: Eaton
Bezeichnung: Drehschalter 2p, UM, 1 - 0 - 2
Typ: Z-DSU2-102
Schaltfunktion: Umschalter
Anzahl der Kontakte als Umschalter: 2
Anzahl der Pole: 2
Nennstrom: 20 A
Nennspannung: 690 V
Min. Nennspannung: 440 V
Nennkurzschluss-Breaking Capacity: 0 kA
Kurzschlussfestigkeit (Icw): 10 kA
Spannungsart: AC
Mit Signalleuchte: Nein
Farbe des Deckels: Sonstiges
Lichtquelle: Sonstiges
Lampensockel: Sonstiges
Max. Lampenleistung: 0 W
Breite in Teilungseinheiten: 3
Einbautiefe: 60 mm
Schutzart (IP): IP20
Druck/Etikettierung: Sonstiges
Erzwungene Trennung (nach DIN VDE 0113): Nein

Eaton Drehschalter Z-DSU2-102: Zusätzliche Details
Die Drehschalter der Z-DS-Serie sind modular aufgebaut. Der Schalter selbst besteht aus dem Verriegelungsmechanismus und dem Schaltpaket. Die Schaltcams, auch als Nockenschalter bekannt, werden von einer stabilen, torsionsbeständigen Aluminiumwelle angetrieben. Das Schaltpaket besteht aus einer oder mehreren Schaltzellen mit einem oder zwei unabhängigen, doppelt brechenden Kontakten. Der Anschluss benachbarter Schalterklemmen, wie er für den Voltmeterswitch Z-DSV erforderlich ist, ist in das Schaltersgehäuse integriert, sodass beim Anschliessen der Anschlussleitungen keine Behinderung auftritt.

Anwendung: Geeignet für praktisch jede gewünschte Anwendung. Zum Beispiel Motorenschalter für Garagentore, Ventilatoren, elektrisch betriebene Rollläden, Heizungssteuerungen, Beleuchtungseinrichtungen, Instrumentenschalter und verschiedene Steuerungszwecke. Entworfen gemäss IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV.
