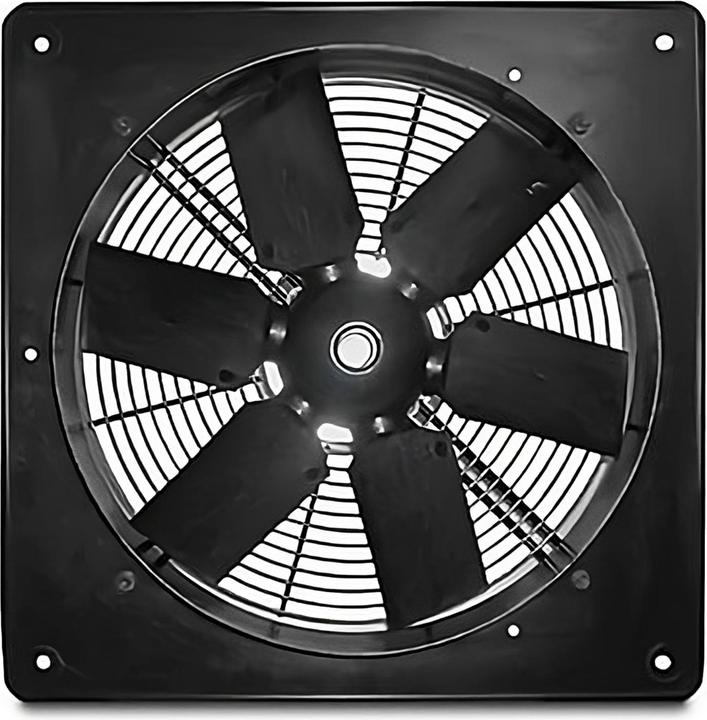

CasaFan Eq Md M

Abmessungen und technische Daten: 230 Volt ~ 50/60 Hertz. Modell wählbarer axialer Wandventilator für mittlere Belastungen. Farbe: schwarz. Gehäuse und Ansauggitter aus Stahl mit Epoxidharz-Antikorrosionslack. Hochleistungsrad aus Nylonmaterial. Asynchronmotor mit Kugellagern, Isolationsklasse F. Schutzklasse: IP55 Spritzwasserschutz, umschaltbar über Wendeswitch (nicht im Lieferumfang enthalten). Standardluftstromrichtung: über Motorgebläse wird Luft direkt oder durch kurze Kanäle nach aussen geleitet. Motor optional über stufenlos regelbaren Geschwindigkeitsregler oder 5-stufigen Transformator steuerbar (bitte separat bestellen).

Modellspezifikationen:

• Leistung: W
• Stromverbrauch: A
• Nennbreite: mm
• Drehzahl: U/min max.
• Fördermenge: m³/h
• Gesamtdruck: Pmax Pa
• Schalldruck: Lp -2m dB(A) max.
• Max. Flüssigkeitstemperatur: °C
• Gewicht: kg

EQ MD 25/4 M: 80 W, 0,6 A, 250 mm, 1400 U/min, 1200 m³/h, 110 Pa, 46 dB(A), +60 °C, 5,0 kg
EQ MD 30/4 M: 100 W, 0,7 A, 300 mm, 1400 U/min, 1800 m³/h, 135 Pa, 50 dB(A), +60 °C, 6,1 kg
EQ MD 35/4 M: 115 W, 0,7 A, 350 mm, 1400 U/min, 2400 m³/h, 140 Pa, 55 dB(A), +60 °C, 7,4 kg
EQ MD 40/4 M: 120 W, 0,9 A, 400 mm, 1350 U/min, 3500 m³/h, 170 Pa, 60 dB(A), +60 °C, 8,5 kg
EQ MD 50/4 M: 240 W, 1,4 A, 500 mm, 1400 U/min, 6200 m³/h, 180 Pa, 65 dB(A), +60 °C, 10,6 kg
EQ MD 50/6 M: 110 W, 0,4 A, 500 mm, 850 U/min, 3900 m³/h, 65 Pa, 55 dB(A), +60 °C, 10,8 kg
EQ MD 60/4 M: 270 W, 1,7 A, 600 mm, 1350 U/min, 9000 m³/h, 190 Pa, 70 dB(A), +60 °C, 14,5 kg
EQ MD 60/6 M: 120 W, 0,45 A, 600 mm, 750 U/min, 5200 m³/h, 60 Pa, 56 dB(A), +60 °C, 14,7 kg

Abmessungen in mm:

• EQ MD 25/4 M: A 340, B 325, C 66, D 207, E 8,5, F 35, Ø G 259, Ø H 8,3
• EQ MD 30/4 M: A 390, B 375, C 75, D 207, E 10, F 35, Ø G 311, Ø H 8,3
• EQ MD 35/4 M: A 460, B 439, C 85, D 181, E 12, F / 363, Ø H 12,3
• EQ MD 40/4 M: A 510, B 490, C 86, D 181, E 12, F / 413, Ø H 12,3
• EQ MD 50/4 M: A 630, B 610, C 101, D 204, E 15, F / 513, Ø H 12,3
• EQ MD 50/6 M: A 630, B 610, C 101, D 223, E 15, F / 513, Ø H 12,3
• EQ MD 60/4 M: A 815, B 781, C 126, D 224, E 15, F / 638, Ø H 12,3
• EQ MD 60.
