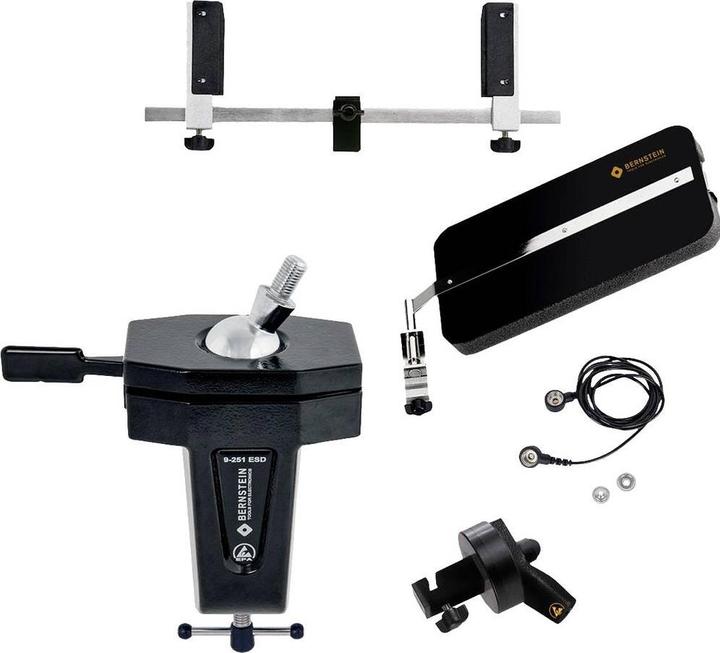

Bernstein ESD Kugelgelenk-Kombination SPANNFIX VARIO-PLUS + Kabel

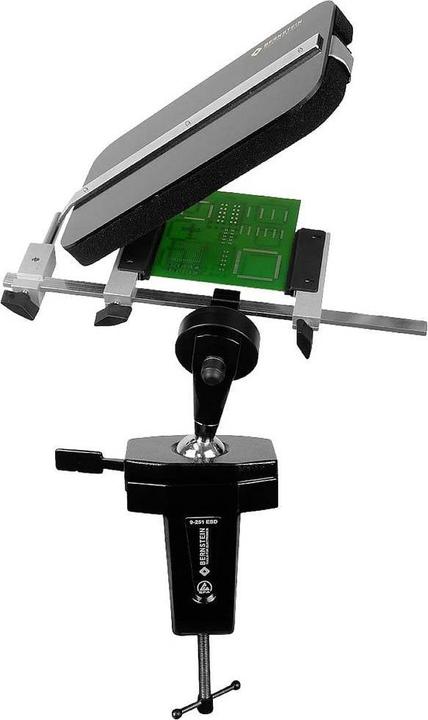

Mit dem Spannfix Vario können PCBs / Platinen bis zu einer Länge von 270 mm eingespannt werden. Durch die stufenlos einstellbare Kugel kann die Platine sicher in sämtliche Richtungen positioniert und gehalten werden. Ein schnelles Wenden der PCBs / Platinen ist dank des Adapters möglich. Sehr hilfreich als dritte Hand beim Löten oder Bestücken, sinnvolle Klemm- und Haltevorrichtung mit Schnellspannmechanismus.

Anschlussgewinde M12 x 1,5 mm (Sondergewinde), passende Adapter gerne direkt anfragen. Maximaler Drehmoment: Kugel-Ø 40 mm ca. 24 Nm, Kugel-Ø 60 mm ca. 100 Nm. Haltekräfte der Kugel auf Höhe des Gewindezapfens: Kugel-Ø 40 mm ca. 45 kg (441 N), Kugel-Ø 60 mm ca. 140 kg (1.372 N). Durch Entfetten der Kugel erhöht sich die Klemmkraft. Anklemm-Fuss: Tischplattenstärke max. 80 mm. Anschraub-Fuss: 4 x 9 mm Durchgangslöcher. Magnet-Fuss: Haltekraft 32 kg horizontal, 15 kg vertikal (Magnet ohne Kappe). ESD-Ausführungen: Ableitwert 10^7 und 10^8 Ohm. EPA geeignet für elektrostatisch geschützte Bereiche (ESD Arbeitsplatz/ESD Schutzzone). Die Fussteile können mit einem 10 mm Druckknopf am Erdungspunkt angeschlossen werden. Aluminium-Gussteile pulverbeschichtet, Stahlteile verchromt, rostfrei. Bitte beachten Sie bei sicherheitsrelevanten Teilen, dass wir keine Gewährleistung der Haltekräfte abgeben können, ohne Ihre konkrete Anwendung zu kennen. Die Kugel kann sich unter verschiedenen physikalischen Bedingungen anders verhalten als bei uns im Prüflabor bei optimaler Testumgebung.
