Amf Schubstangenspanner

Schwerer Druck- und Zugspanner mit langer Schubstangenführung. Grundkörper aus Temperguss, lackiert. Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert. Niete aus nicht rostendem Stahl, die bei Grösse 3 in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet. Handgriff aus rotem, ölbeständigem Kunststoff. Bei Grösse 3 und 5: ergonomischer, ölbeständiger Handgriff mit grosser Handauflage und weicher Komponente. Komplett mit vergüteter, verzinkter Andrückschraube.

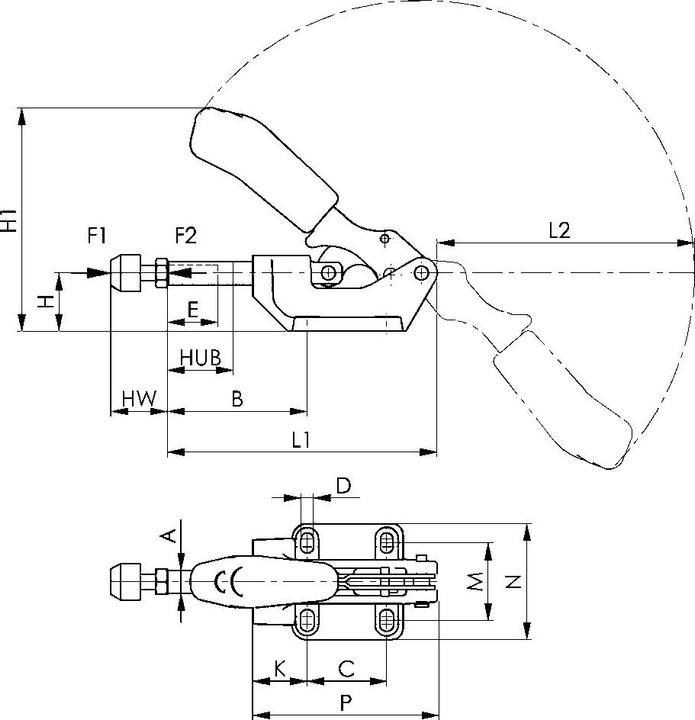

Weitere technische Eigenschaften:
· P: 121 mm
· Gesamthöhe: 134 mm
· K: 45 mm
· C: 41 mm
· D: 8,5 mm
· F1: 10 kN
· L1: 174 mm
· F2: 10 kN
· B min.: 58 mm
· Bohrungs-Ø: 8,5 mm
· B max.: 98 mm
· H: 38 mm
· N: 71 mm
· Eigenschaft: schwer, Druck-/Zugspanner
· E: 50 mm
· M min.: 41 mm
· A: 16 mm
· M max.: 50 mm
· H1: 137,5 mm
· Gesamtlänge: 172 mm.
