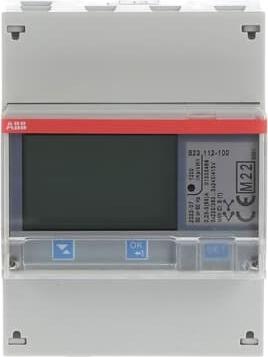

ABB Wechselstromzähler B23 112-100 Stahl

ABB Stotz S&J Dreiphasen-Zähler B23 112-100

Hersteller: ABB Stotz S&J
Bezeichnung: Dreiphasen-Zähler RS485
Typ: B23 112-100
Zählertyp: Elektronisch
Nennstrom (In): 65 A
Maximalstrom (Imax): 65 A
Nennspannung (Un) N-L: 220-240 V
Nennspannung (Un) L-L: 380-415 V
Frequenz: 50-60 Hz
Genauigkeitsklasse: B
Anschlussart: Vierdraht
Bauart: Direkte Messung
Energieart: Aktive Leistung
Geeignet für: Verbrauch
Tarifart: Einfacher Tarif
Lastprofilmessung: Nein
Rücklaufsperre: Ja
Kalibriert: Ja
Zulassung: Messgeräterichtlinie
Impulsausgang: Elektrisch
Impulsart: S0
Impulsrate: 1-999999 Imp/kWh (kvarh)
Anzeigeart: Digital
Montageart: REG
Breite in Teilungseinheiten: 4
Breite: 70 mm
Tiefe: 65 mm
Höhe: 26,5 mm
Schnittstellengestaltung: Andere
EDL40 Signatur: Nein
Mit Sperrcode: Nein
Anzahl der Ziffern: 7
Schutzart (IP): IP20
Schutzart (NEMA): Andere

Der B23 112-100 Dreiphasen-Zähler misst ein dreidrahtiges oder vierdrahtiges Dreiphasennetz über einen Direktanschluss bis zu einem Maximum von 65 A. Die Werte werden auf einem Sieben-Segment-Display mit bis zu 7 Ziffern angezeigt: aktive Energie (Klasse 1), Leistung, Ströme, Spannungen (L-L, L-N) und Frequenz, sowohl pro Phase als auch insgesamt. Die Kommunikation kann über die integrierte RS485-Schnittstelle (Modbus RTU) oder über die Infrarotschnittstelle zur Verbindung eines KNX-Moduls erfolgen. Der Energiezähler verfügt über einen Impulsausgang und ist gemäss MID kalibriert und nach IEC zugelassen. Die Einbaubreite beträgt 4 DIN-Module.
