ABB Standardsockel

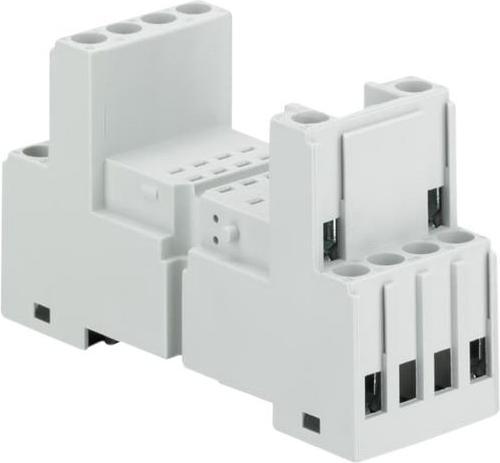

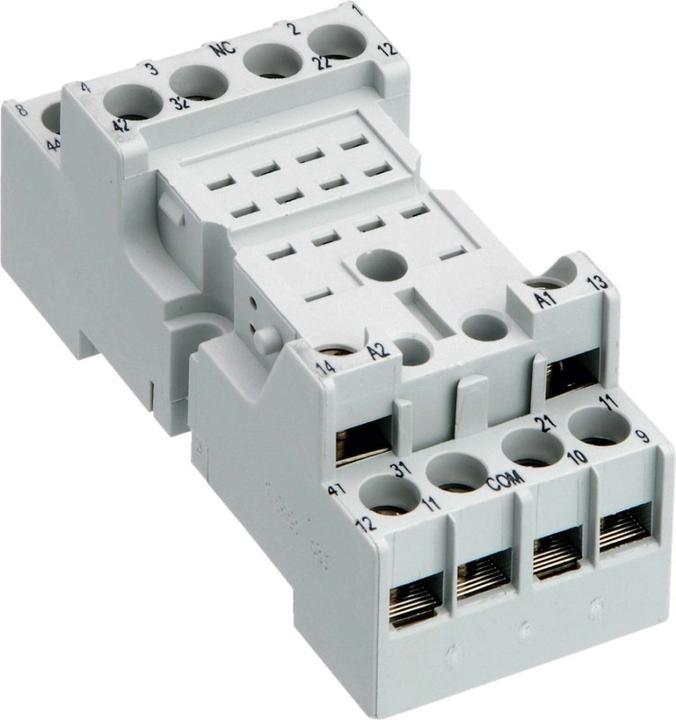

ABB Stotz S&J Standardsteckdose CR-M3SS

Hersteller: ABB Stotz S&J
Bezeichnung: Standardsteckdose
Typ: CR-M3SS
Anschlussart: Schraubanschluss
Montageart: Hutschiene TH35
Mit abnehmbaren Klemmen: Nein
Funktionale Ergänzung möglich: Nein
Breite: 27 mm
Höhe: 42,5 mm
Tiefe: 82 mm

ABB Stotz S&J Standardsteckdose CR-M3SS: weitere Details

Als Schnittstelle verbinden Schnittstellenrelais die elektronische Steuerungsebene, beispielsweise SPS, mit der Ebene der Sensoren/Aktoren. Dabei übernehmen sie verschiedene Funktionen: Schalten von Gleich- oder Wechselstromlasten mit unterschiedlichen resistiven, induktiven sowie kapazitiven Komponenten, Schalten im Spannungsbereich von wenigen mV bis 250 V, Schalten im Strombereich von wenigen mA bis 12 A, Verstärkung schwacher Steuersignale, Potentialtrennung von Steuer- und Lastkreisen sowie Signalvervielfältigung. Die CR-M-Serie bietet 13 verschiedene Spulenspannungen mit 2-4 Umschaltkontakten. Ein integrierter Testknopf für die manuelle Bedienung und Verriegelung der Ausgangskontakte sowie Relaisvarianten mit oder ohne integrierte LED können ausgewählt werden. Es werden zwei Basisvarianten angeboten: Standardsteckdose und logische Steckdose. Steckerbare Funktionsmodule wie Verpolungsschutz, Freilaufdiode, RC-Elemente oder Überspannungsschutz erweitern die Anwendungsbereiche der steckbaren Miniaturrelais.
