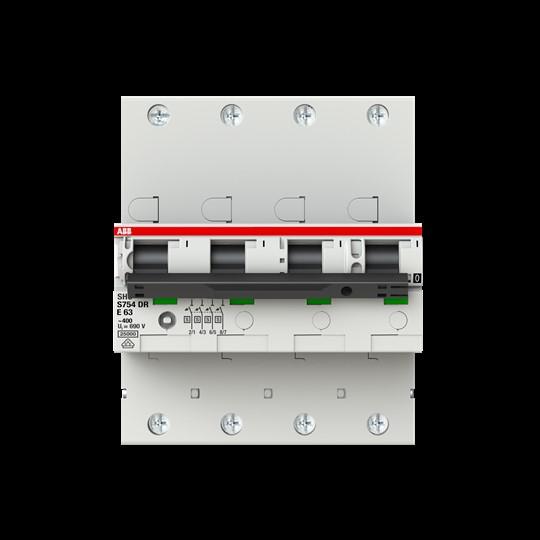

ABB S754DR-E63

ABB Stotz S&J Haupleitungsschutzschalter S754DR-E63 Hersteller :ABB Stotz S&J Bezeichnung :Haupleitungsschutzschalter 63A E 25kA 4P Typ :S754DR-E63 Auslösecharakteristik :sonstige Polzahl :4 Bemessungsstrom :63 A Bemessungsspannung :400 V Bemessungsisolationsspannung Ui :690 V Bemessungsabschaltvermögen :25 kA Mitschaltender Neutralleiter :nein Frequenz :50 Hz Überspannungskategorie :4 Verschmutzungsgrad :3 Bemessungsstoßspannungsfestigkeit :6 kV Montageart :DIN-Schiene Schutzart (IP) :IP20 Baugröße (nach DIN 43880) :3 ABB Stotz S&J Haupleitungsschutzschalter S754DR-E63: weitere Details Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden. , EAN: 4016779838740.
