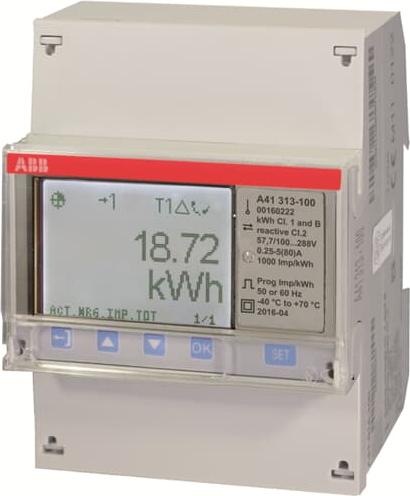

ABB Stotz S&J Wechselstromzähler A41 313-100

Hersteller: ABB Stotz S&J
Bezeichnung: Wechselstromzähler M-Bus
Typ: A41 313-100
Zählertyp: elektronisch
Nennstrom (In): 80 A
Maximalstrom (Imax): 80 A
Nennspannung (Un) N-L: 57,7..288 V
Frequenz: 50..60 Hz
Genauigkeitsklasse: B
Polart: 1-phasig
Ausführung: Direktmessung
Energieart: Wirk- und Blindleistung
Geeignet für: Bezug/Lieferung
Tarifausführung: Multitarif
Tarifsteuerung: extern
Messungsart Lastgang: nein
Rücklaufsperre: ja
Geeicht: ja
Zulassung: Measuring Instruments Directive
Impulsausgang: elektrisch
Impulsart: S0
Impulsrate: 1..999999 Imp/kWh (kvarh)
Anzeigeart: digital
Montageart: REG
Breite in Teilungseinheiten: 4
Breite: 70 mm
Tiefe: 65 mm
Höhe: 26,5 mm
Ausführung der Schnittstelle: M-Bus
EDL40-Signatur: nein
Mit Sperrcode: nein
Anzahl der Stellen: 7
Schutzart (IP): IP20
Schutzart (NEMA): sonstige

Der Wechselstromzähler A41 313-100 misst einphasige Netze über einen Direktanschluss für Ströme bis maximal 80 A. Ein hinterleuchtetes Display zeigt bis zu siebenstellige Werte an: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistung, Strom, Spannung (L-N), Frequenz, cos phi, Power Faktor und Scheinleistung. Die Kommunikation kann über die integrierte M-Bus oder Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat zwei fest konfigurierte Ein- und Ausgänge. Der Ausgang dient wahlweise als Impulsausgang oder Alarmausgang, wobei bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden können. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle und erfasst bis zu vier Tarife. Durch die integrierte Uhr können zeitgesteuerte Funktionen ausgeführt werden. Eichung nach MID und Zulassung gemäss IEC. Die Einbaubreite beträgt 4 DIN-Module.
