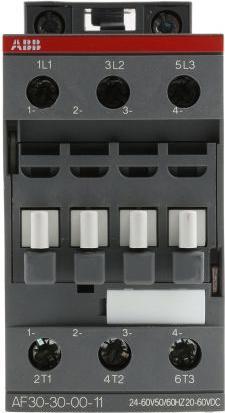

ABB 3 Pole Contactor 32A 24-60V 3NO

Bereich: AF Range
Serie: AF30
Anzahl der Pole: 3
Spulenspannung: 24 V ac/dc
Kontaktnennstrom: 50 A
Kontaktnennspannung: 690 Vac
Kontakt-Konfiguration: 3 Schliesser
Anzahl der Hilfskontakte: 0
Anschlusstyp: Schraubbefestigung
Breite: 45 mm
Betriebstemperatur max.: +60 °C

IEC 60947-1 / 60947-4-7 und EN 60947-1 / 60947-4-1. Schütze der Serie NF, 3-polig. AF-Schütze sind AC/DC-betrieben. Die Schütze AF09-AF38 verfügen über eine elektronische Spulenschnittstelle für einen breiten Steuerspannungsbereich Ucmin - Ucmax. Lediglich vier Spulen decken die Steuerspannungen von 24 → 500 V ac oder 20 → 500 V dc ab. AF.Z-Schütze mit einer Z-Spule ermöglichen die direkte Steuerung über einen SPS-Ausgang mit 24 V dc, 500 mA und sorgen für eine niedrigere Leistungsaufnahme der Haltespule. AF.Z-Schütze halten kurzen Absenkungen und Unterbrechungen der Spannung stand (gemäss SEMI F47-0706). AF40-AF96 Schütze werden hauptsächlich für die Steuerung von 3-phasigen Motoren und Leistungsstromkreisen bis zu 690 V ac und 220 V dc eingesetzt. Diese Schütze haben ein Blockdesign mit 3 Hauptpolen. AF116-AF140 Schütze werden hauptsächlich für die Steuerung von 3-phasigen Motoren und Leistungsstromkreisen bis zu 690 V ac, der AF146 bis zu 1000 V ac eingesetzt. AF190-AF370 Schütze werden hauptsächlich für die Steuerung von 3-phasigen Motoren und Leistungsstromkreisen bis zu 1000 V ac. Diese Schütze haben ein Blockdesign mit 3 Hauptpolen. AF-Schütze verfügen über einen integrierten Überspannungsschutz und benötigen keinen zusätzlichen Überspannungsschutz.
