3M 315 Verbinder

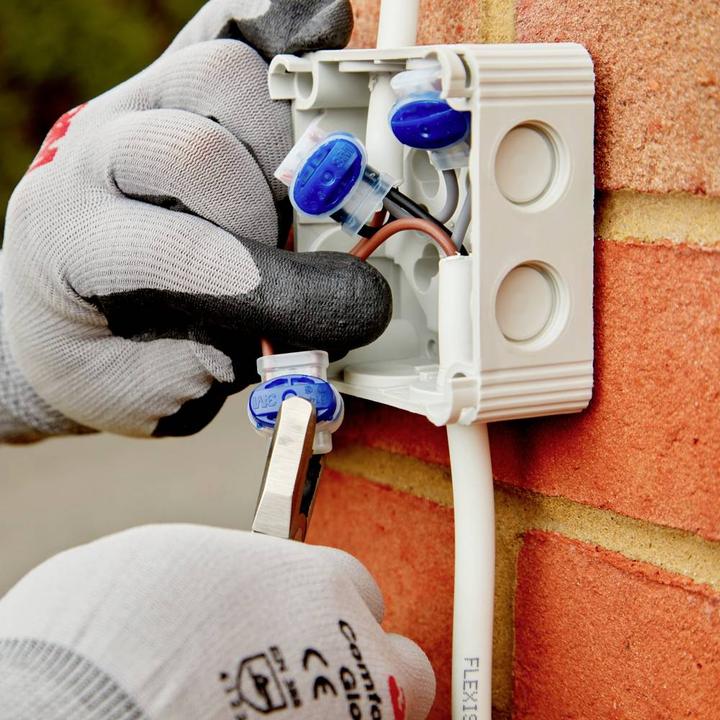

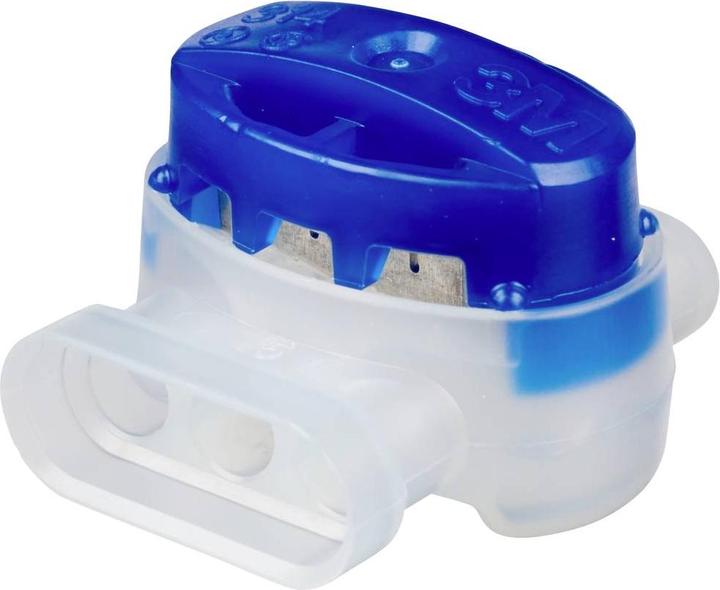

Der 3M Scotchlok Steckverbinder eignet sich zum Verbinden von ein- oder mehradrigen Kabeln in der Installationsverkabelungstechnik. Mit einem Querschnitt von 0,5-1,5 Quadratmillimetern ermöglicht er eine durchgehende Verbindung auch bei ungeschnittenen Drähten. Der schwarze Scotchlok-Stecker hält einer maximalen Spannung von 30 Volt und einer Grenztemperatur von 105 °C stand. Er kann in den Bereichen Steuern, Messen und Regeln sowie im Elektro- und Schaltanlagenbau von Fahrzeugen eingesetzt werden. Seine Funktionsweise basiert auf dem Prinzip des U-Elements: Die zu verbindenden Drähte werden in den Steckverbinder eingeführt, ohne dass zuvor ihre Isolierung entfernt werden muss. Durch sanften Druck mit der Scotchlok-Zange entfernen die U-Elemente die Aderisolation, wodurch die Kontaktfläche vergrössert und der Kontakt zum Leiter hergestellt wird. Das federbelastete U-Element greift die einzelnen Adern und sorgt für eine mechanisch starke, vibrationsfeste, elektrisch einwandfreie und dauerhafte Verbindung. Der Steckverbinder wurde im Hochspannungsprüfraum der 3M Deutschland GmbH nach VDE 0606, 0607, 0303, 0470 und IEC23F geprüft und hat alle Bedingungen bestanden. Alle Scotchlok-Steckverbinder sind UL- und CSA-gelistet.
