Bestseller Entwicklungsboards + Kits von WaveShare

Auf dieser Seite findest du eine Rangliste der besten Entwicklungsboards + Kits von WaveShare. Um dir einen schnellen Überblick zu verschaffen, haben wir die wichtigsten Informationen bereits für dich zusammengestellt. Diese Seite bleibt immer aktuell und wird automatisch aktualisiert.

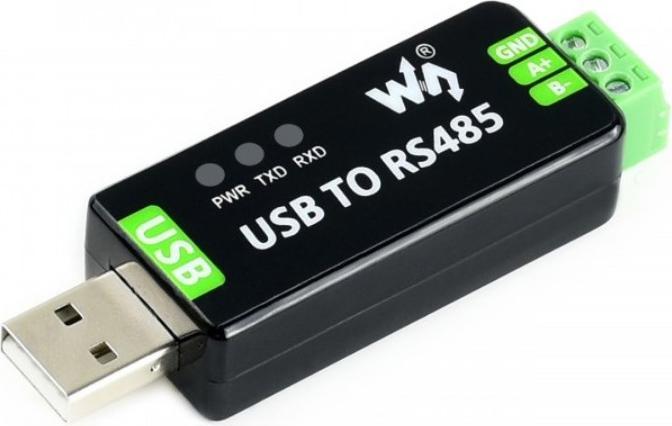

1. WaveShare Industrieller USB zu RS485 Konverter

Dies ist ein industrieller USB-zu-RS485-Konverter von Waveshare mit einem originalen FT232RL-Chip. Der USB-zu-RS485-Konverter ist sehr einfach zu bedienen und ermöglicht das automatische Senden und Empfangen von Daten über RS485. Mit diesem RS485-Adapter können Sie Arduinos über einen PC steuern, die über RS485 verbunden sind. Die Installation ist sehr einfach; installieren Sie zuerst die Treiber für den FT232R, und dann können Sie den seriellen USB-Port auswählen und Daten über eine serielle Konsole an den RS485 senden.

Eigenschaften:
- USB-zu-RS485-Kommunikation
- Original FT232RL
- Onboard TVS (Transient Voltage Suppressor) zum Schutz vor Spannungsspitzen
- Selbstzurücksetzende Sicherung und Schutzdioden
- 3 LEDs zur Anzeige von Betriebszuständen wie Senden, Empfangen und Betriebsspannung

Technische Details:
- Eingebauter RS485-Chip: FT232RL
- Baudrate: 300-921600bps
- Host-Port: USB
- Geräte-Port: RS485
- USB:
- Betriebsspannung: 5V
- Anschluss: USB-A
- Schutz: 200mA selbstzurücksetzende Sicherung, ESD-Schutz
- Übertragungsreichweite: ca. 5m
- RS485:
- Verbindung: Schraubklemme
- Pins: A+, B-, GND
- Senden/Empfangen: automatische Hardwaresteuerung
- Schutz: 600W gegen Blitz und Überspannung, 15KV ESD-Schutz (integrierter 120R-Balancierungswiderstand)
- Übertragungsdistanz: ca. 1200m (niedrige Baudrate)
- Übertragungsmodus: Punkt-zu-Mehrpunkt (bis zu 32 Knoten, Verwendung von Repeatern wird für 16 Knoten oder mehr empfohlen)
- LED-Anzeigen:
- PWR: Rote Stromanzeige, leuchtet auf, wenn die USB-Verbindung hergestellt und die Spannung erkannt wird.
- TXD: TX-Anzeige-LED, leuchtet auf, wenn der USB-Port Daten sendet.
- RXD: RX-Anzeige-LED, leuchtet auf, wenn die Geräteports Daten zurücksenden.
- Umgebungsbedingungen:
- Temperatur: -15°C bis +70°C
- Luftfeuchtigkeit: 5%RH bis 95%RH
- Betriebssystem: Mac, Linux, Android, WinCE, Windows 10/8.1/8/7/XP
- Abmessungen: 75 x 24 x 15mm
- Gewicht: 88,3g

Lieferumfang:
- 1x Industrieller USB-zu-RS485-Konverter
- 1x 1,2m USB-Verlängerungskabel.

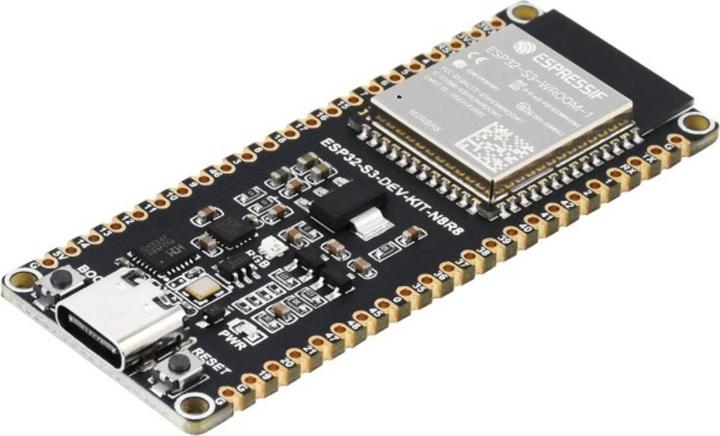

2. WaveShare ESP32-S3 Entwicklungsboard

Das ESP32-S3-DEV-KIT-N8R8 ist ein kompaktes Mikrocontroller-Entwicklungsboard mit vielfältigen Schnittstellen. Es verfügt über das leistungsstarke ESP32-S3-WROOM-1-N8R8 Modul mit einem 240 MHz Xtensa 32-Bit LX7 Dual-Core-Prozessor, 512 KB SRAM (TCM) und 8 MB PSRAM. Das Board ist zudem mit einem CH343 seriellen Port und einem CH334 USB HUB Dual-Chip ausgestattet, was gleichzeitige USB- und UART-Nutzung ermöglicht. Mit seiner Kompatibilität zum ESP32-S3-DevKitC-1 Entwicklungsboard und der Möglichkeit, eine Vielzahl von Peripheriegeräten anzuschliessen, bietet es bequeme Entwicklungs- und Anwendungsmöglichkeiten. Zudem unterstützt es Entwicklungsumgebungen wie ESP-IDF, Arduino und MicroPython, was einen schnellen Einstieg in die Entwicklung und Anpassung an verschiedene Produkte ermöglicht.

Eigenschaften:
Der ESP32-S3-DEV-KIT-N8R8 ist kompatibel mit der Pinbelegung des ESP32-S3-DevKitC-1 Entwicklungsboards.

Technische Details:
Hersteller: Waveshare
Hersteller-SKU: 24363
OnBoard Modul: ESP32-S3-WROOM-1-N8R8
Prozessor: Xtensa 32-Bit LX7 Dual-Core
Prozessor Taktrate: 240 MHz
SPRAM: 512 KB
ROM: 384 KB
PSRAM: 8 MB
Flash Speicher: 8 MB
Konnektivität: 2.4 GHz Wifi, Bluetooth 5 LE, Bluetooth Mesh
Anschlüsse: 1x USB-Type-C
USB/UART Chips: CH343, CH334
Unterstützte Software: ESP-IDF, Arduino, MicroPython
Abmessungen: 63.30 x 25.40 x 4.8 mm
Gewicht: 14.3 g

Lieferumfang:
1x ESP32-S3-DEV-KIT-N8R8
2x 40PIN male Stiftleisten.

3. WaveShare RS485 auf Ethernet POE (B)

Der RS485 zu Ethernet Konverter von Waveshare ist eine perfekte Lösung, um RS485-Geräte an ein Ethernet-Netzwerk anzuschliessen. Der Konverter verfügt über eine integrierte Web-Schnittstelle, die eine einfache Konfiguration und Überwachung der Geräte ermöglicht. Er bietet auch eine hohe Übertragungsgeschwindigkeit und eine zuverlässige Verbindung. Es ist eine kostengünstige und bequeme Lösung für alle, die RS485-Geräte mit einem Ethernet-Netzwerk verbinden möchten.

Eigenschaften:
Grundlegende Funktion: Bi-direktionale transparente Datenübertragung zwischen RS485 und Ethernet
PoE-Netzwerkanschluss, unterstützt IEEE 802.3af-Standard
Isolationsschutz: Leistungsisolierung, Signalisolierung
Unterstützt MQTT und JSON

Technische Details:
Hersteller: Waveshare
Hersteller SKU: 23273
Produkttyp: Serieller Server, Modbus-Gateway, MQTT-Gateway
Kommunikationsschnittstelle: RS485-Anschluss x 1, Ethernet-Anschluss x 1
Stromversorgung: 6 ~ 36V DC-Schraubklemme, oder PoE-Anschluss
Ethernet Anschluss typ: PoE-Netzwerkanschluss, unterstützt IEEE 802.3af-Standard
Serieller Anschluss: Isolierte RS485
Serielle Baudrate: 300 ~ 115200 bps (bits per second)
Serielle Paritätsbits: keine, ungerade, gerade, Markierung, Leerzeichen
Serielle Datenbits: 5 ~ 9 Bits
Serielle Stoppbits: 1, 2
Serielle Durchflusskontrolle: keine
Protokoll: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
Konfiguration: Host, Webbrowser, Bibliothek mit Geräteverwaltungsfunktionen
Kommunikationsmethode: Direkte TCP/IP-Kommunikation, VCOM
Betriebsart: TCP-Server, TCP-Client (koexistent mit TCP-Server), UDP, UDP-Multicast
Betriebstemperatur: -40°C bis 85°C
Abmessung: 87 × 36 × 59mm
Gewicht: 115g

Lieferumfang
1x RS485 auf Ethernet POE (B).

4. WaveShare DEBO EPA 7.5 - Entwicklerboards - Display ePaper, 7.5, schwarz/weiss (13504)

Dies ist ein XXL E-Ink / ePaper Display-Modul 7.5inch mit 800×480 Pixel Auflösung, mit Integriertem Controller der über die SPI-Schnittstelle kommuniziert. Durch den extrem niedrigen Stromverbrauch ist es super für batteriebetriebene Anwendungen geeignet. Diese Displays werden auch im Verkauf als Preisschilder eingesetzt, wo sie einige Jahre mit einer Batterie betrieben werden. Das Display hat einen sehr guten Betrachtungswinkel und kann auch bei Sonnenlicht sehr gut abgelesen werden. Für den Bildaufbau des gesamten Displays werden 6 Sekunden benötigt. Somit ist es natürlich nicht für Anwendungen gedacht, wo das Display alle 1s aktualisiert werden muss.

Eigenschaften:
Onboard Pegelwandler somit kompatibel mit 3.3V und 5V Mikrocontroller
Darstellungen auf dem Display bleiben auch enthalten ohne Spannungsversorgung
Ultra geringer Stromverbrauch
Grundsätzlich wird die Leistung nur zum Auffrischen benötigt
SPI-Schnittstelle für den Anschluss an Controller-Boards wie Raspberry Pi, Arduino, ESP8266 oder ESP32
Kompatibel mit Raspberry Pi 2B/3B/Zero/Zero W
Gute Dokumentation und Beispiel Code bei Waveshare Wiki vorhanden
Programmier Beispiele für folgende Controller vorhanden: Arduino, stm32 und Raspberry Pi

Technische Details:
Hersteller: Waveshare
Hersteller SKU: 13504
Betriebsspannung: 3.3V / 5V
Schnittstelle: 3-wire SPI, 4-wire SPI
Aussen Dimension: 170.2mm × 111.2mm
Anzeige Dimension: 163.2mm × 97.92mm
Pixel Grösse: 0.205mm × 0.204mm
Auflösung: 800×480
Display Farbe: Schwarz, Weiss
Grau Level: 2
Full Refresh Zeit: 5s
Refresh Power: 38mW(typ.)
Standby Power: 170°
Gewicht: 180g

Lieferumfang
1x 800×480 7.5inch Schwarz / Weiss E-Ink Display Raspberry Pi HAT
1x e-Paper Driver HAT
1x Befestigungsmaterial für Raspberry Pi
1x PH2.0 8-Pin 20cm Kabel für Arduino oder Alternative Microcontroller.

WaveShare DEBO EPA 7.5 - Entwicklerboards - Display ePaper, 7.5, schwarz/weiss (13504)
Entwicklungsboard + Kit
CHF79.90

WaveShare DEBO EPA 7.5 - Entwicklerboards - Display ePaper, 7.5, schwarz/weiss (13504)

5. WaveShare 1280x800 10.1inch Touch LCD Display für Raspberry Pi

Das Waveshare RPI-HMI-101D ist ein industrietaugliches 10-Zoll Touch-Display mit robuster Aluminiumhülle, integriertem HMI-System und vielseitiger Anschlussausstattung. Es eignet sich ideal für Projekte mit Raspberry Pi 5 und 4, insbesondere für industrielle Visualisierungen, Steuerungen oder Informationssysteme. Das hochauflösende IPS-Panel bietet eine Auflösung von 1280×800 Pixeln und ist mit einem 10-Punkt kapazitiven Touchscreen ausgestattet. Die Stromversorgung erfolgt über USB-C oder Schraubklemme. Zahlreiche Schnittstellen wie HDMI, USB 3.0/2.0 und Gigabit-Ethernet machen das Display zum flexiblen Allrounder. Mit dem mitgelieferten Zubehörset lässt sich das System optimal an Pi 4 oder Pi 5 anpassen – inklusive DSI-Kabeln, Kühlkörpern, Seitenpanels und 64 GB Speicherkarte. Eine VESA-kompatible Rückseite erlaubt stabile Wandmontage. Durch die optisch gebondete Frontscheibe mit gehärtetem Glas eignet sich das Gerät auch für anspruchsvolle Umgebungen.

Technische Daten
Hersteller: Waveshare
Hersteller SKU: 29991
Display: 10.1 Zoll IPS, 1280×800 Pixel
Touchscreen: kapazitiv, 10 Punkte, gehärtetes Glas
Gehäuse: Aluminium, schwarz eloxiert, VESA-kompatibel
Anschlüsse: HDMI, USB 3.0, USB 2.0, Gigabit Ethernet, DSI
Stromversorgung: 5 V über USB-C oder Schraubklemme
Kompatibilität: Raspberry Pi 4 und Raspberry Pi 5
Abmessung: 250.2 × 169.0 × 43.5 mm
Gewicht: 1506 g

Lieferumfang:
1× 1280x800 10.1inch Touch LCD Display für Raspberry Pi
1× TF-Karte 64 GB
1× 5W Kühlpad 16×16×1 mm
1× Schraubenset
1× Montagewinkel (4 Stück)
1× Pi 5 Zubehörset (Heatsink, Sidepanel, DSI-Kabel 12 cm, Kamera-Kabel 15 cm, Silikonknopf)
1× Pi 4 Zubehörset (Kupferkühlkörper, Sidepanel, 2× FFC-Kabel 160 mm).

6. WaveShare Micro Servo 9G / SG90

Der Micro Servo 9G / SG90 von WaveShare ist ein kompakter und kostengünstiger Servo, der sich ideal für eine Vielzahl von Anwendungen eignet. Mit einem Gewicht von nur 9g und einer Betriebsspannung von 4.8V bis 6V DC bietet dieser Servo eine beeindruckende Leistung. Er kann problemlos mit der Arduino Servo Library betrieben werden, was ihn zu einer ausgezeichneten Wahl für Hobbyisten und Entwickler macht. Der Servo verfügt über ein Drehmoment von bis zu 2.2kg/cm und eine schnelle Reaktionszeit von 0.08s für 60°. Zudem ist er mit einem POM-Getriebe ausgestattet, das für Langlebigkeit sorgt. Der Micro Servo wird mit verschiedenen Servo-Armen und Befestigungsschrauben geliefert, was die Installation und Anpassung erleichtert.

- Kompakte Bauweise für vielseitige Anwendungen
- Hohe Leistung mit bis zu 2.2kg/cm Drehmoment
- Schnelle Reaktionszeit von 0.08s für 60°
- Kompatibel mit Arduino Servo Library.

7. WaveShare Micro Servo MG90S mit Metallgetriebe

Das kleine günstige Micro Servo eignet sich hervorragend für viele Anwendungen. Das Servo verfügt über ein robustes Metallgetriebe und kann problemlos mit der Arduino Servo Library betrieben werden. Falls du mehrere Servos betreiben möchtest, gibt es auch das Motor Shield oder einen Servo Driver mit 16 Kanälen.

Anschlüsse MG90S Servo:
Orange: PWM/Ansteuersignal
Rot: 5VDC
Braun: GND

Technische Details:
Getriebe: Metall
Drehwinkel: 180°
Betriebsspannung: 4.8 bis 6V
Drehmoment: 2.0kg/cm bei 4.8V oder 2.8kg/cm bei 6V
Geschwindigkeit bei 4.8V: 0.11sec/60 Grad
Geschwindigkeit bei 6V: 0.09sec/60 Grad
Kabellänge: 250mm
Grösse: 22.8 x 12.2 x 28.5mm
Gewicht: 12.2g

Lieferumfang:
1x TowerPro Micro Servo MG90S mit Metallgetriebe
3x Servohebel
1x Schraube für Servohebel
2x Befestigungsschrauben.

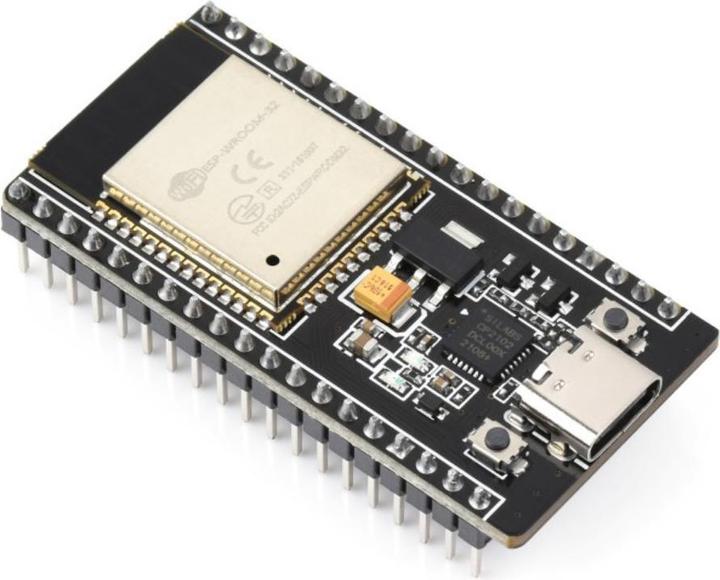

8. WaveShare NodeMCU-32 ESP32 WiFi Bluetooth Entwicklungsboard CP2102

Dies ist die neue Version vom beliebten NodeMCU Dev Board von Waveshare. Das Modul verfügt neu über einen leistungsstärkeren ESP32, USB-C und den CP2102 USB zu UART Konverter. Das ESP32 basierte Entwicklungsboard eignet sich super für Anfänger wie auch fortgeschrittene User mit zahlreichen Anwendungsgebieten. Programmiert werden kann es bequem über den USB-Anschluss. Dank der kompakten Bauform lässt sich das Board zum Beispiel auch direkt auf ein Breadboard für schnelles und effizientes Prototyping stecken.

Eigenschaften:
ESP-Wroom-32 mit Bluetooth und WiFi Konnektivität
Integrierter CP2102 USB zu UART Konverter
USB-C Interface für Stromzufuhr und Programmierung
RST und BOOT Buttons

Technische Details:
Hersteller: Waveshare
Hersteller SKU: 16611
Eingangsspannung: 5V
Logikspannung: 3.3V
MCU: ESP32
Flash: 32Mbit
Bluetooth: 4.2
WiFi Protokoll: 2.4GHz IEEE 802.11 b/g/n
Antenne: Onboard PCB Antenne
Abmessung: 52 x 26 x 13mm
Gewicht: 10g

Lieferumfang:
1x NodeMCU-32 ESP32 WiFi Bluetooth Entwicklungsboard CP2102.

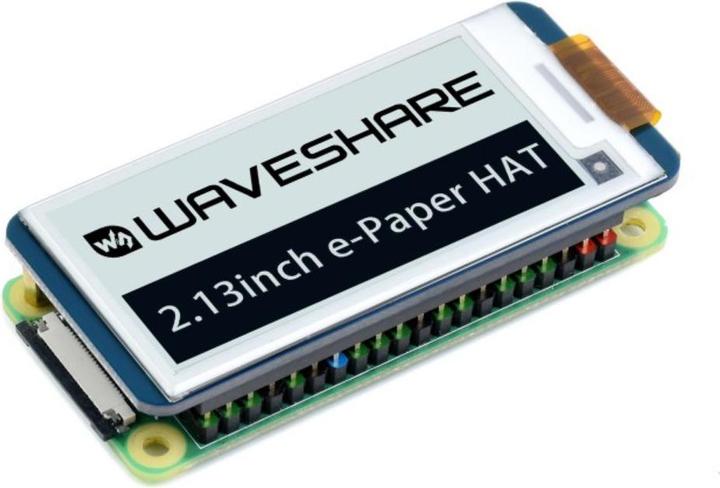

9. WaveShare 250x122 2.13inch Schwarz Weiss E-Ink Display Raspberry Pi HAT

Dies ist ein 2,13-Zoll E-Ink/ePaper-Displaymodul mit einer Auflösung von 250 × 122 Pixeln, das über einen integrierten Controller verfügt, der über die SPI-Schnittstelle kommuniziert. Dieses kostengünstige Display ist perfekt für den Raspberry Pi Zero W geeignet, da es die gleichen Abmessungen hat, kann aber auch mit dem Raspberry Pi 2B oder 3B verwendet werden. Der extrem niedrige Stromverbrauch macht es besonders geeignet für batteriebetriebene Anwendungen. Diese Displays werden häufig im Einzelhandel als Preisschilder eingesetzt, wo sie mehrere Jahre mit einer Batterie betrieben werden können. Das Display bietet einen sehr guten Betrachtungswinkel und kann selbst bei Sonnenlicht leicht abgelesen werden. Dieses Schwarz-Weiss-Display unterstützt partielle Aktualisierungen, sodass einzelne Bereiche innerhalb von 0,3 Sekunden schnell aktualisiert werden können, während die Aktualisierung des gesamten Displays nur 2 Sekunden dauert.

Merkmale:
- Onboard-Spannungswandler, kompatibel mit 3,3V/5V MCUs
- Unterstützt partielle Aktualisierungen in nur 0,3 Sekunden
- Displaybilder bleiben auch ohne Stromversorgung auf dem Bildschirm
- Ultra-niedriger Stromverbrauch, benötigt Strom nur für die Aktualisierung
- SPI-Schnittstelle zur Verbindung mit Steuerplatinen wie Raspberry Pi, Arduino, ESP8266 oder ESP32
- Kompatibel mit Raspberry Pi 2B/3B/Zero/Zero W
- Gute Dokumentation und Beispielcode verfügbar

Technische Details:
- Hersteller: Waveshare
- Betriebsspannung: 3,3V / 5V
- Schnittstelle: 3-Draht SPI, 4-Draht SPI
- Aussenmasse: 65mm × 30,2mm
- Displaymasse: 23,71mm × 48,55mm
- Pixelgrösse: 0,194mm × 0,194mm
- Auflösung: 250 x 122
- Displayfarbe: Schwarz, Weiss
- Graustufen: 2
- Partielle Aktualisierungszeit: 0,3s
- Vollständige Aktualisierungszeit: 2s
- Aktualisierungsstrom: 26,4mW (typ.)
- Standby-Strom: 170
- Gewicht: 17g

Lieferumfang:
- 1x 250x122 2,13-Zoll Schwarz/Weiss E-Ink Display Raspberry Pi HAT
- 1x Montagematerial für Raspberry Pi
- 1x PH2.0 8-poliges 20cm Kabel für STM32 oder alternative Mikrocontroller.

10. WaveShare ESP32-S3 2.8inch Touch Display Development Board 240x320

Das ESP32-S3 2.8inch Touch Display Development Board ist ein fortschrittliches Entwicklungsboard, das speziell für Entwickler konzipiert wurde, die eine umfassende Lösung für ihre Projekte suchen. Ausgestattet mit einem hochauflösenden 240x320 IPS-Display und einem kapazitiven 5-Punkt-Touchscreen bietet es eine interaktive Benutzeroberfläche, die eine flüssige Bedienung ermöglicht. Der leistungsstarke ESP32-S3 Chip, ein 32-Bit LX7 Dual-Core Prozessor, erreicht eine Taktfrequenz von bis zu 240 MHz und unterstützt sowohl WiFi als auch Bluetooth 5 (BLE), was es ideal für Internet of Things (IoT) Anwendungen macht. Das Board ist mit umfangreichen Speichermöglichkeiten ausgestattet, darunter Flash- und PSRAM-Speicher, und bietet zahlreiche Peripherieanschlüsse, die die Entwicklung komplexer grafischer Benutzeroberflächen (GUI) erleichtern. Darüber hinaus ermöglicht die Unterstützung für verschiedene Stromversorgungsoptionen, einschliesslich Batteriebetrieb, eine flexible Nutzung in unterschiedlichen Projekten.

- Hochauflösendes 2.8 Zoll IPS-Display mit 240x320 Pixeln und 262.000 Farben
- Kapazitiver 5-Punkt-Touchscreen für flüssige Multi-Touch-Bedienung
- Integrierter 32-Bit LX7 Dual-Core Prozessor mit bis zu 240 MHz Taktfrequenz
- Umfangreiche Peripherieanschlüsse, einschliesslich I2C und UART, für vielseitige Anwendungen
- Eingebauter 6-Achsen-Sensor und RTC-Chip für erweiterte Funktionalität.
