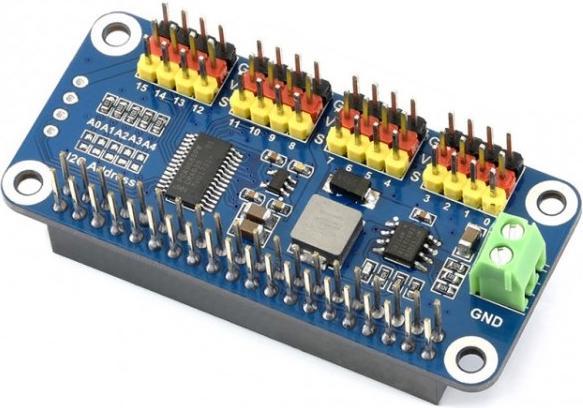

WaveShare Servo Treiber HAT für Raspberry Pi 16-Kanal mit I2C

Bewertungen
Mo, 23.6. geliefert
Mehr als 10 Stück an Lager beim Drittanbieter
Angebot von

Produktinformationen

Der Raspberry Pi ist in den meisten Fällen sehr leistungsstark, aber er ist nicht so gut darin, präzise PWM-Signale zu erzeugen. Aus diesem Grund wurde von Waveshare dieser Servo Driver HAT entwickelt damit du Projekte wie einen Servoarm, Roboter oder Hexapod, mittels Servo, einfach realisieren kannst. Die Erzeugung des PWM Signals für die Servos ist mit dem Servo HAT ein Kinderspiel und du kannst bis zu 16 Servos mit dem Raspberry Pi ansteuern. Da der Treiber adressierbar ist kannst du mit vier Servotreibern HAT bis zu 64 Servos ansteuern.

Eigenschaften:
Unterstützt Jetson Nano

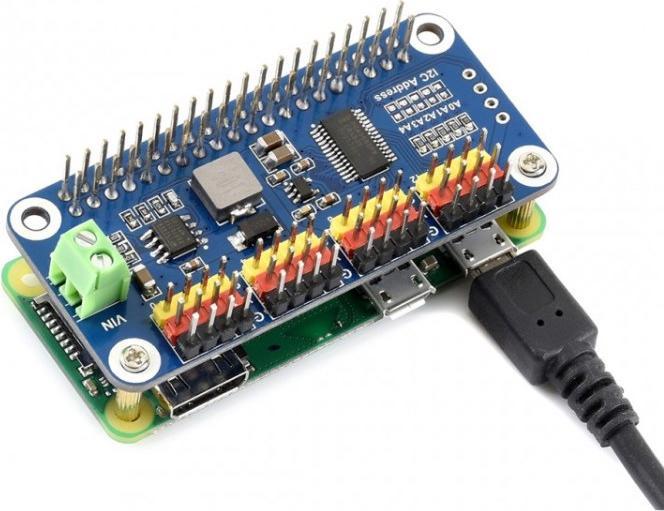

Kompatibel mit Raspberry Pi A+/B+/2B/3B/3B/3B++/Zero/4
Ansteuerung einfach über I2C, mit nur 2 Pins
Bis zu 16-Kanal-Servo-/PWM-Ausgänge, 12-Bit-Auflösung für jeden Kanal
Integrierter 5V-Regler, bis zu 3A Ausgangsstrom, kann über die VIN-Klemme (6V bis 12V) von der Batterie versorgt werden.
Standard-Servoschnittstelle, unterstützt gängige Servos wie SG90, MG90S, MG996R, etc.
Programmierbeispiele für Raspberry Pi und Jetson Nano in Python vorhanden

Technische Details:
Spannungsversorgung Servo: 5V (Pi-Stecker) oder 6V bis 12V DC (VIN-Klemme)
Servospannung: 5V
Logikspannung: 3.3V

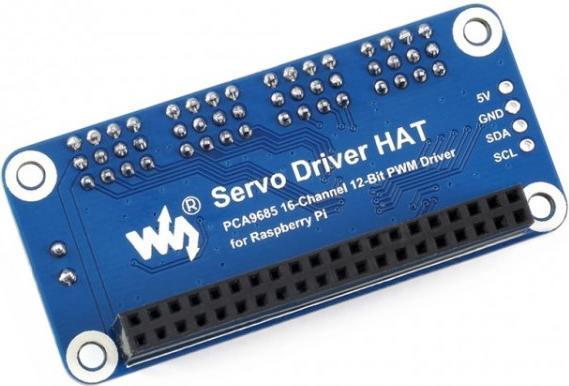

Treiber Chip: PCA9685
Kanäle: 16
Auflösung: 12-Bit
Schnittstelle: I2C
Montagelöcher Durchmesser: 3mm
Abmessung: 65mm x 30 x 19mm
Gewicht: 21g

Lieferumfang:
1x Servo Treiber HAT für Raspberry Pi 16-Kanal mit I2C

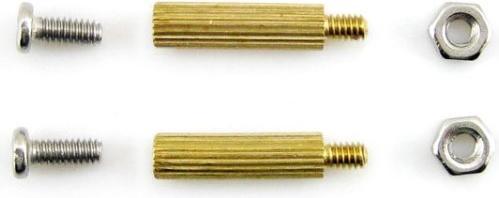

1x Befestigungsset mit Distanzhalter für Raspberry Pi.

Das Wichtigste auf einen Blick

Artikelnummer
25006602

Allgemeine Informationen

Hersteller
WaveShare
Kategorie
Entwicklungsboard + Kit
Release-Datum
3.4.2023

Energieversorgung

Betriebsspannung
12 V

Anschlüsse

Analoge Ausgänge
16
Digitale Ausgänge
16

Herkunft

Ursprungsland
China

Freiwilliger Klimabeitrag

CO₂-Emission
Klimabeitrag

Lieferumfang

Lieferumfang
1x Servo Treiber HAT für Raspberry Pi 16-Kanal mit I2C

Produktdimensionen

Gewicht
21 g
