Wago M-Bus Master

M-Bus-Master

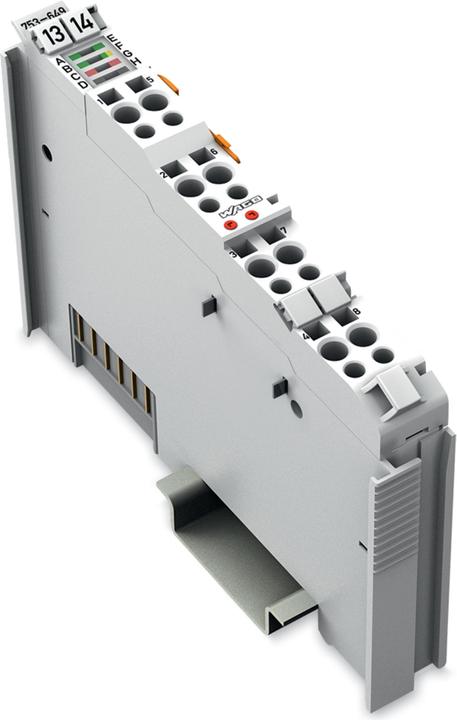

Das M-Bus-Modul (753-649) dient als M-Bus-Master und ermöglicht eine direkte Anbindung von M-Bus-Slaves an das WAGO-I/O-System 750. Ein M-Bus (Meter-Bus) ist ein Feldbus zur Übertragung von Energieverbrauchsdaten, die von M-Bus-Slaves wie Wärmezählern, Wasserzählern, Elektrozählern und Gaszählern sowie Sensoren und Aktoren jeglicher Art erfasst werden.

Der M-Bus-Master kommuniziert mit den M-Bus-Slaves und bildet die Schnittstelle zwischen dem M-Bus und der verarbeitenden Software. Auf Anfrage liest der M-Bus-Master über die 2-adrige Leitung des M-Busses die Energieverbrauchsdaten aus und übergibt sie zur weiteren Verarbeitung oder Visualisierung an die übergeordnete Steuerung. Anfragen lassen sich alternativ über die SPS mittels IEC-61131-3-Funktionsbausteinen oder über eine PC-Anwendung realisieren.

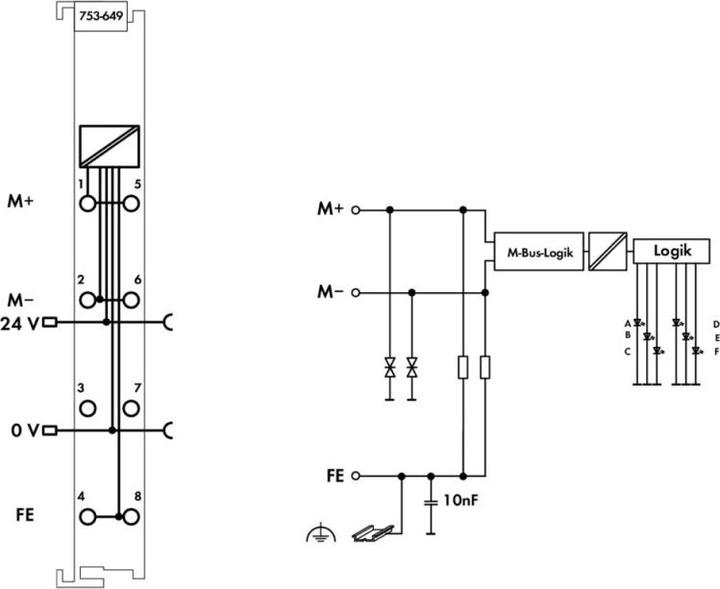

Die Spannungsversorgung der M-Bus-Slaves erfolgt über den M-Bus-Master. Der Einsatz eines separaten Pegelwandlers ist nicht erforderlich. Die M-Bus-Technologie ist in der technischen Norm EN 13757 definiert, welche die Kommunikationssysteme für Zähler und deren Fernablesung festlegt.

Ein- und mehrfarbige LEDs signalisieren die Betriebsbereitschaft und die störungsfreie Lokalbus-Kommunikation sowie den Zustand der Signalübertragung. Die M-Bus-Anschlussmodule sind kurzschlussfest ausgeführt.
