Produktinformationen
MP-Bus-Master

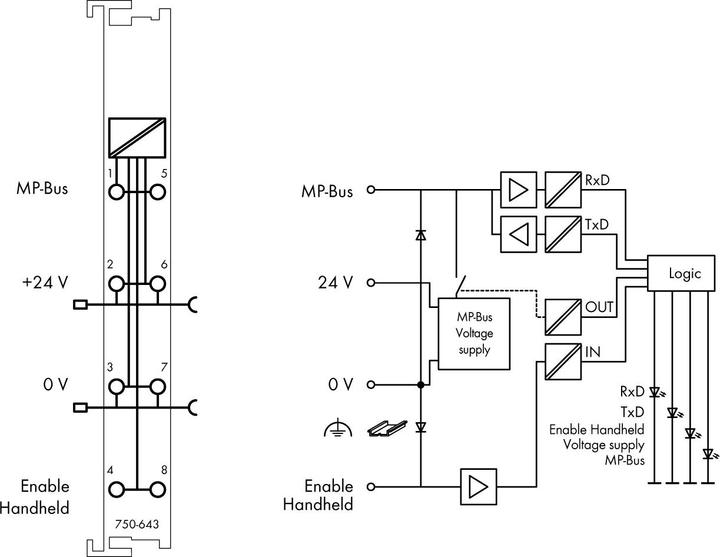

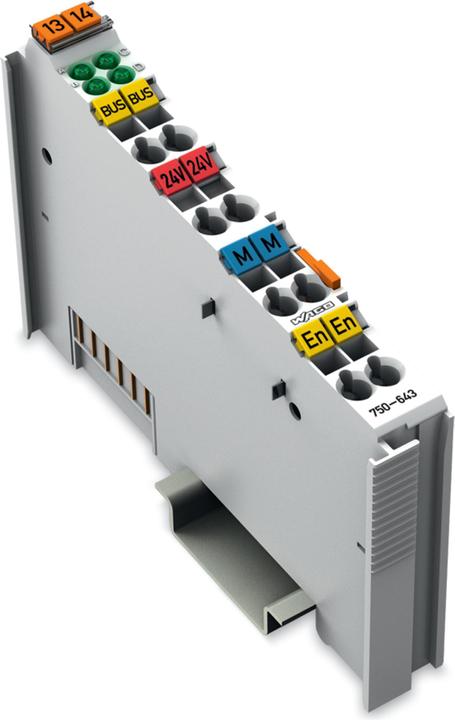

Die Busklemme 750-643 fungiert als Master für den MP-Bus (Multi Point Bus der Schweizer Firma Belimo) und erlaubt diesen in ein übergeordnetes Busnetz, wie z.B. Ethernet oder Lonworks, zu integrieren. Der MP-Bus dient zur Steuerung von Stellantrieben im HLK-Bereich, für Klappen, Regelventile und VAV-Volumenstromregler. Eine zusätzliche Produktreihe mit MP-Bus-Anschluss ist das Fensterlüftungssystem FLS von Belimo.
Geräte mit MP-Bus-Anschluss, z.B. die Belimo-MFT-Antriebsserie, sind über eine Busleitung mit übergeordneten Steuerungen kommunikationsfähig. Die Antriebe verfügen über eigene Anschlüsse für aktive und passive Sensoren (Temperatur, Feuchte sowie Schalter ON/OFF), die so ebenfalls per MP-Bus abgefragt werden können. Ein MP-Bus-Master, d.h. die WAGO-Busklemme, kann über eine gemeinsame Busleitung bis zu 8 Slaves (Antriebe) und 8 Sensoren (pro Slave 1 Sensor anschliessbar) verwalten, was die Verkabelung der Antriebe und Sensoren erheblich reduziert.

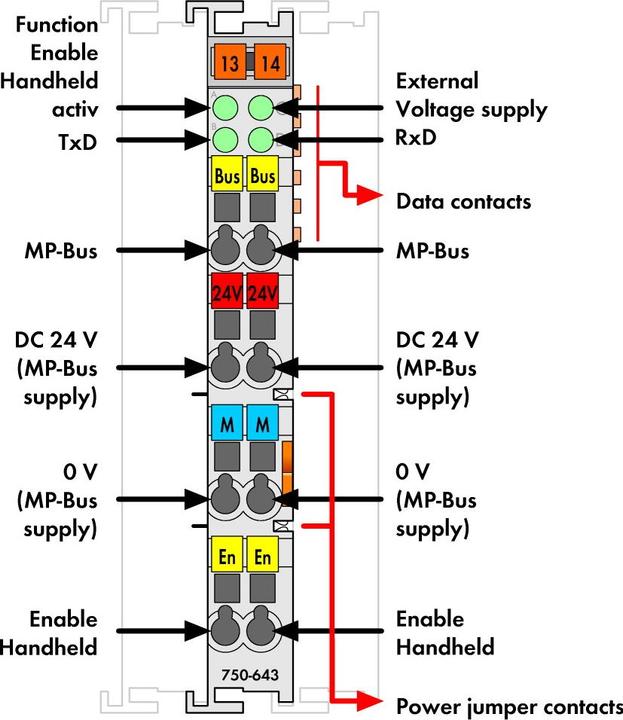

Zur speziellen Parametrierung der Belimo-Antriebe kann an die Klemme ein Parametriergerät von Belimo angeschlossen werden (Handbediengerät oder Belimo-PC-Tool). Hierfür dient der Enable-Handheld-Kontakt. Wird an diesem Kontakt das externe Parametriergerät angeschlossen (oder einfach die +24 V), schaltet die Klemme ihre MP-Bus-Kommunikation ab.
