Velleman Mini Pic-Plc Application Module

Velleman VM142 Mini PIC-PLC Anwendungsmodul, 9 frei programmierbare Eingänge (4) / Ausgänge (5)

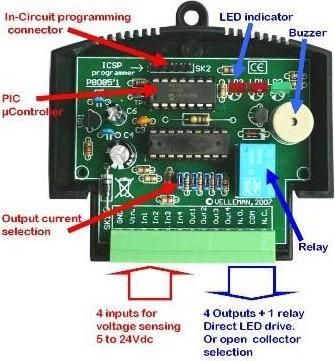

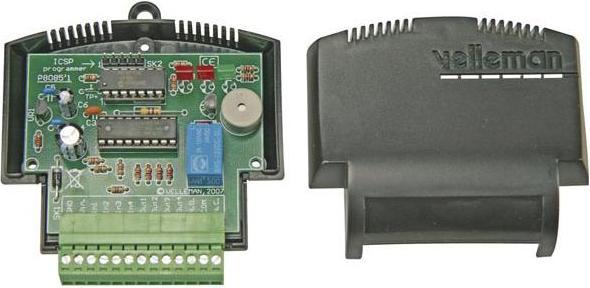

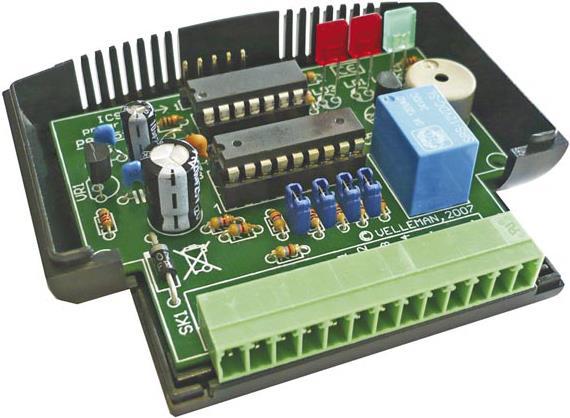

Dieses Anwendungsmodul sieht klein aus, hat aber eine grosse Leistung - alles hängt von Ihren Programmierfähigkeiten ab. Kreieren Sie Ihre eigene Anwendung, ohne dass Sie die Hardware selbst erstellen müssen. Alle gepufferten Ein- und Ausgänge sind gebrauchsfertig. Das Modul verfügt über eine On-Board-LED, einen Relaisausgang und einen Summer. Sie brauchen nur eines unserer Programmiermodule.

Eigenschaften

• 9 frei programmierbare Eingänge/Ausgänge (4 Eingänge, 5 Ausgänge)
• PIC16F630 Microcontroller von Microchip
• LED-Anzeige für Stromversorgung und Relaisausgang
• 1 frei programmierbare LED-Anzeige
• On-Board-Minisummer für akustische Signale
• On-Board ICSP-Anschluss zum Programmieren
• PIC-Programmer unterstützt PIC16F630

Technische Daten

• Stromversorgung: 12V DC (nicht stabilisiert) / 100mA
• 4 Eingänge (mit Spannungserfassung)
• Spannung Eingangssignal: 5 - 24V DC, @ 4K7
• 4 NPN Transistorausgänge ("Open Collector", sink):
• Strom Transistorausgang: max. 100mA jeder
• Direkte 12V-Relaissteuerung möglich (Sicherheitsdiode ist nicht nötig)
• 1 Relaisausgang mit NO/NC-Kontakt (2A)
• Geschwindigkeit Microcontroller: fester 4MHz interner Oszillator
• Abmessungen: 80 x 70 x 25 mm.
