Tinkerforge Industrial Counter Bricklet

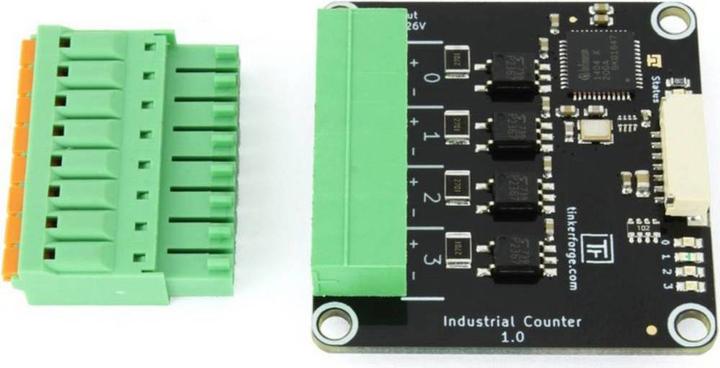

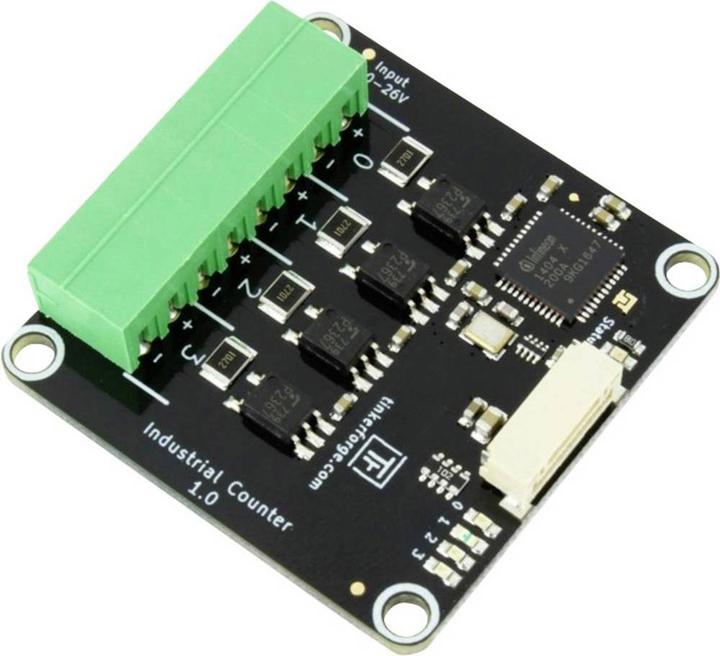

Das Industrial Counter Bricklet kann genutzt werden, um Bricks um vier unabhängige Frequenzzähler zu erweitern. Das Bricklet verfügt über einen integrierten Flankenzähler, der Tastverhältnis, Periode und die Frequenz getrennt pro Kanal messen kann. Frequenzen bis zu 4 MHz können vom Bricklet verarbeitet werden. Der Frequenzzähler kann steigende, fallende und beide Flankenwechsel zählen. Die Richtung des Zählers (hoch oder runter) ist einstellbar. Es ist auch möglich, einen Kanal als Richtungseingang für einen anderen Zähler zu nutzen (z.B. high = zählt hoch, low = zählt runter). Alle 4 Kanäle sind galvanisch voneinander getrennt. Beispielanwendungen für das Bricklet sind das Auslesen eines PWM-Signals oder das Auslesen von Sensoren, die über einen Flankenzähler- oder einen Frequenzausgang verfügen. Das Industrial Counter Bricklet hat einen 7-poligen Bricklet-Stecker und wird mit einem 7p-10p Bricklet-Kabel mit einem Brick verbunden.
