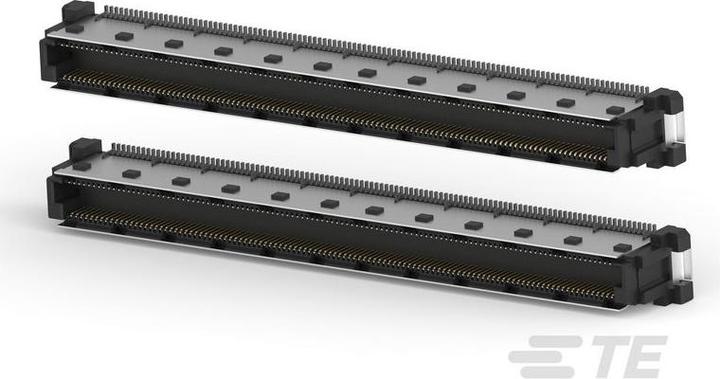

TE Connectivity Plug,fine pitch,0.5mm,vert,solder,440w

Serie: Free Height
Raster: 0,5 mm
Anzahl der Kontakte: 440
Anzahl der Reihen: 2
Gehäuseausrichtung: Gerade
Steckverbindersystem: Platine-Platine
Anschlussart: Löten
Kontaktmaterial: Kupferlegierung
Betriebsspannung: 50 V ac

Steckverbinder mit 0,5 mm Rastermass (freie Höhe) von TE Connectivity. Zweiteiliges Steckverbindersystem mit offenem Pinfeld, konzipiert für parallele Platine-Platine-Stapelanwendungen. Diese Steckverbinder bieten eine PICMG COM Express-Standardschnittstelle zwischen eingebetteten Modulen und Trägerkarten. Das hohe Dichte-Rastermass von 0,5 mm führt zu geringen Abmessungen und Platzersparnis auf der Leiterplatte. Die Gehäuse verfügen über eine Polarisierung, um Fehlsteckungen zu verhindern, und die Lötstifte sorgen für einen sicheren Halt auf der Leiterplatte. Die Buchsensteckverbinder haben Erdkontakte, während die Stecker über Erdabschirmung für den Giga-Bereich verfügen. Diese Steckverbinder sind in Höhenmassen von 4 mm, 5 mm und 8 mm erhältlich und ermöglichen eine grosse Auswahl an Leiterplattenrastern.

Eigenschaften und Vorteile:

• PICMG COM-Express-Standardschnittstelle
• Platzersparnis auf der Leiterplatte durch hohe Dichte
• Polarisierte Gehäuse zur Vermeidung von Fehlsteckungen
• Lötstifte für sicheren Halt der Verbindung zur Leiterplatte
• Erdungskontakte und Abschirmungen

Anwendungsinformationen:
Diese Steckverbinder eignen sich ideal für Downsizing-Anwendungen, bei denen parallel mit hoher Dichte gestapelte Leiterplatten benötigt werden. Anwendungen umfassen Geräte aus dem Bereich Home Security, Unterhaltungselektronik, Datenspeichergeräte, Telekommunikation, kundenspezifische Leiterplatten und Geräte der Industrieinformatik.
