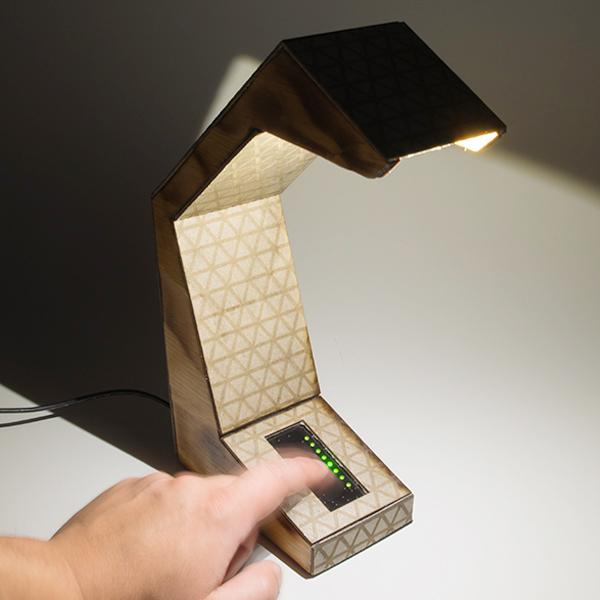

SparkFun Touch Potentiometer

Der SparkFun Touch Potentiometer, auch als Touch Pot bekannt, ist ein fortschrittlicher linearer kapazitiver Touch-Sensor, der die Funktionalität eines Potentiometers mit 256 Positionen bietet. Er kann sowohl als Peripheriegerät für Computer oder eingebettete Mikrocontroller als auch im Standalone-Betrieb verwendet werden. Der Touch Potentiometer ermöglicht sowohl analoge als auch PWM-Ausgaben, die eine direkte Steuerung anderer Schaltungen ermöglichen. Die konfigurierbaren Übertragungsfunktionen für analoge und PWM-Signale unterstützen eine Vielzahl von Anwendungen, darunter Lautstärkeregelung und LED-Dimmung. Der Touch Potentiometer wird von einem Microchip PIC16F1829 8-Bit-Mikrocontroller gesteuert, der die Schnittstelle zum Host, die LED-Steuerung, die kapazitive Erkennung und die Steuerungsfunktionen der Peripherie bereitstellt. Mit einem integrierten Low-Dropout-Spannungsregler kann er über einen Bereich von Eingangsspannungen bis zu 12V betrieben werden, und die breadboardfreundlichen Anschlüsse erleichtern die Verwendung.

• Dual-Host-Schnittstellen: Logikpegel-Serial und I2C
• Zwei 8-Bit 20 k-Ohm 3-Terminal digital gesteuerte variable Widerstandsausgänge
• PWM-Ausgang für flexible Steuerung
• 8-LED-Anzeige mit mehreren Anzeigemodi und Intensitätsstufen
• Konfigurierbare Parameter für den Touch-Sensor zur Anpassung an verschiedene Anwendungen.
