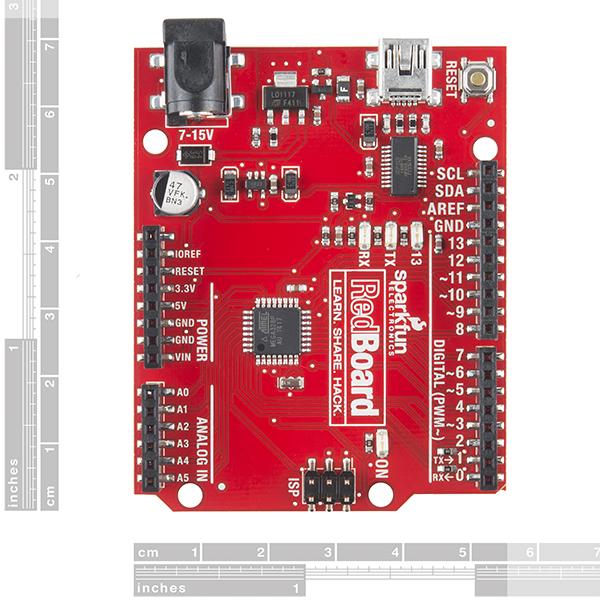

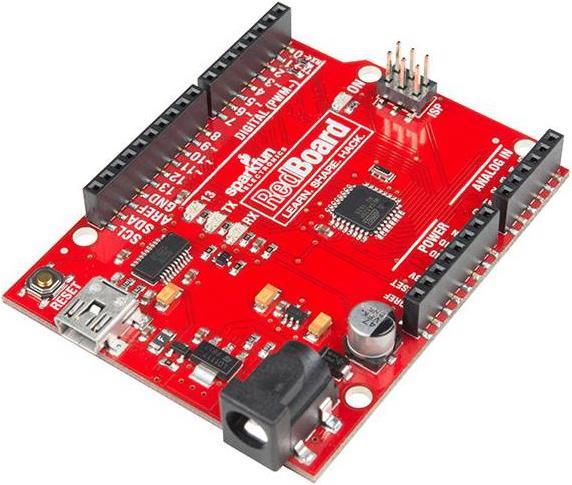

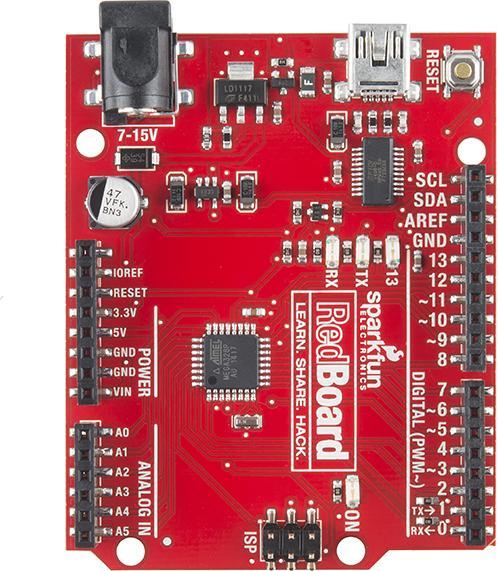

SparkFun RedBoard

Bei SparkFun verwenden wir viele Arduinos und sind ständig auf der Suche nach dem einfachsten, stabilsten Modell. Jede Platine ist ein wenig anders und keine Platine hat alles, was wir wollen, also haben wir beschlossen, unsere eigene Version zu erstellen, die all unsere Lieblingsfunktionen kombiniert. Die SparkFun RedBoard vereint die Einfachheit des Optiboot-Bootloaders des UNO, die Stabilität des FTDI und die R3-Schildkompatibilität des neuesten Arduino UNO R3.

Die RedBoard kann über ein USB Mini-B-Kabel mit der Arduino IDE programmiert werden: Einfach die Platine anschliessen, "Arduino UNO" aus dem Board-Menü auswählen und schon können Sie Code hochladen. Die RedBoard verfügt über alle Hardwareperipheriegeräte, die Sie kennen und lieben: 14 digitale I/O-Pins mit 6 PWM-Pins, 6 analoge Eingänge, UART, SPI und externe Interrupts. Wir haben auch die SDA-, SCL- und IOREF-Pins, die auf dem UNO R3 erschienen sind, herausgeführt, sodass die RedBoard mit zukünftigen Shields kompatibel sein wird. Diese Version fügt einen SMD ISP-Anschluss für die Verwendung mit Shields hinzu. Sie können die RedBoard über USB oder über den Barrel-Jack mit Strom versorgen. Der integrierte Spannungsregler kann Spannungen von 7 bis 15 VDC verarbeiten.

Merkmale:

• ATmega328 Mikrocontroller mit Optiboot (UNO) Bootloader
• USB-Programmierung erleichtert durch den allgegenwärtigen FTDI FT231X
• Eingangs-Spannung: 7-15 V
• 0-5 V Ausgänge mit 3,3 V kompatiblen Eingängen
• 14 digitale I/O-Pins (6 PWM-Ausgänge)
• 6 analoge Eingänge
• ISP-Anschluss
• 32k Flash-Speicher
• 16 MHz Taktfrequenz
• Vollständige SMD-Bauweise
• R3-Schild kompatibel
• Rote Leiterplatte.
